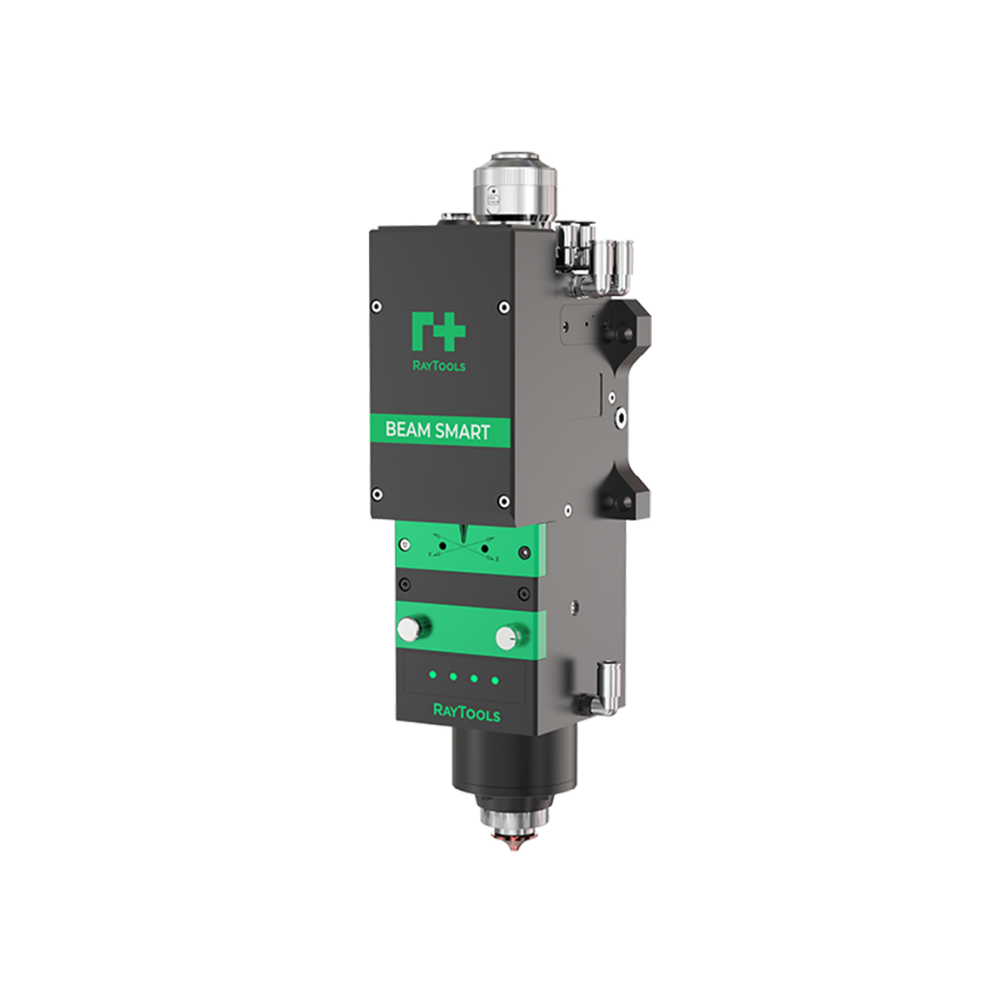

Cabeçote de Corte a Laser Raytools BS06K CAT
Cabeçote de Corte a Laser Raytools BS06K-CAT
O BS06K-CAT é o cabeçote onde o feixe que sai da fonte é recebido, colimado, focado e entregue ao material. É o componente que define a qualidade da face de corte, e trabalha com potência nominal de 6 kW.
A diferença desta versão para os cabeçotes anteriores da linha está no ajuste de foco. O mecanismo é integrado e controlado por barramento, com precisão de 0,01 mm e curso de ±17 mm na lente F150 ou ±32 mm na F200. Trocar de espessura deixa de exigir intervenção mecânica no cabeçote.
Um ponto que precisa ser checado antes da compra: a comunicação é exclusivamente EtherCAT. Se o CNC da máquina não trabalha com esse barramento, o cabeçote exige uma caixa de controle compatível. As interfaces de fibra são QBH, QD e G5, o que cobre as fontes mais usadas no mercado.
Ajuste de foco integrado
O foco é ajustado por barramento, sem parar a máquina para mexer na óptica. A velocidade chega a 200 mm/s com aceleração de até 10 m/s², o que permite variar o ponto focal dentro do próprio programa de corte, entre uma geometria e outra na mesma chapa.
Proteção óptica em quatro camadas
São quatro janelas de proteção, arranjo que isola a câmara interna durante a troca de fibra ou de vidro. Quem já perdeu uma lente de foco por contaminação na hora da manutenção sabe o custo desse detalhe. As lentes de colimação e de foco duram mais porque a sujeira não chega até elas.
Sensores de proteção
O cabeçote monitora a temperatura da lente protetora em tempo real e dispara alarme antes de a contaminação virar defeito na peça. Há ainda sensor de pressão de gás, com calibração de um clique na troca de bico, e detecção de luz parasita para proteger o caminho óptico.
Manutenção simplificada
A troca de lente usa método de encaixe simplificado, sem ferramenta especial para cada etapa. A estrutura tem proteção anticolisão, que limita o estrago quando o cabeçote encontra uma chapa empenada. O circuito de refrigeração recebe tratamento anticorrosivo, o que reduz risco de vazamento e de entupimento ao longo dos anos.
Bicos e consumíveis
Aceita bicos de camada única, camada dupla e não padrão, com orifício de 1,0 a 5,0 mm, faixa que cobre desde chapa fina em nitrogênio até corte espesso em oxigênio. A pressão máxima de gás auxiliar é de 30 bar.
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Modelo | BS06K-CAT |
| Versões | BS06K-CAT (2D) e BS06K-CAT-3D |
| Tipo | Cabeçote de corte a laser de média e alta potência |
| Potência nominal | 6 kW |
| Comunicação | EtherCAT, exclusivo |
| Interface de fibra | QBH, QD e G5 |
| Lente de foco | F150, F200 ou F300 mm |
| Alcance de ajuste de foco | ±17 mm com F150 mm e ±32 mm com F200 mm |
| Velocidade de foco | Até 200 mm/s |
| Aceleração de foco | Até 10 m/s² |
| Precisão de foco | 0,01 mm |
| Cone do eixo | 0,14 |
| Tipo de bico | Camada única, camada dupla e não padrão |
| Diâmetro do orifício do bico | 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 mm |
| Pressão máxima do gás auxiliar | Até 30 bar |
| Sensor de temperatura da lente protetora | Integrado, leitura em tempo real |
| Sensor de pressão de gás | Sim, com calibração de um clique |
| Detecção de luz parasita | Sim |
| Refrigeração | Circuito com tratamento anticorrosivo |
| Amplificador de capacitor | Integrado na versão opcional |
| Proteção óptica | Quatro janelas de proteção |
| Peso aproximado | 5 kg |
