Chiller de Resfriamento de Máquina Corte CWFL

Chiller Industrial de Recirculação de Água para Máquina a Laser de Fibra

O chiller industrial da linha CWFL é o equipamento que mantém a fonte laser e a óptica dentro da faixa de temperatura de trabalho durante toda a operação. Sem refrigeração adequada, a potência de saída oscila, a vida útil da fonte encurta e o corte perde repetibilidade ao longo do turno.

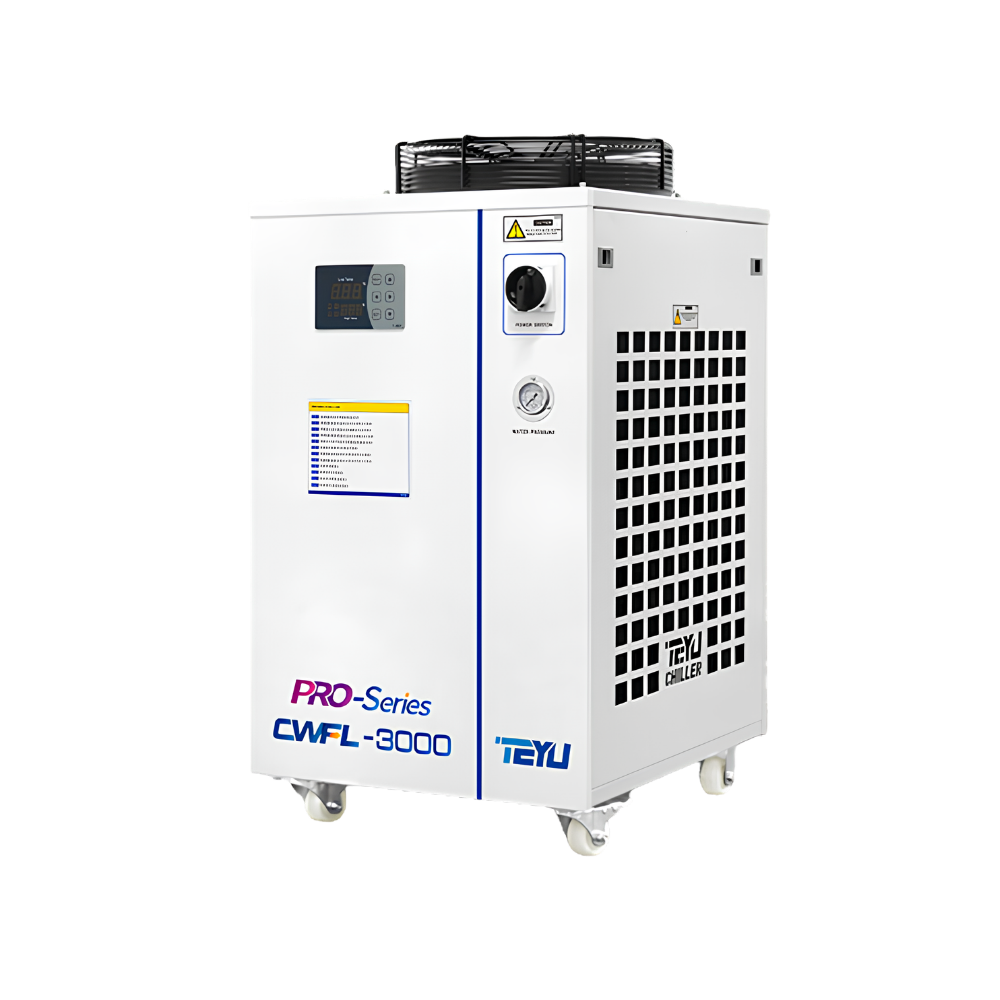

A linha atende duas faixas de potência. O CWFL-3000 é indicado para máquinas de até 3 kW e trabalha com precisão de ±0,5 °C. O CWFL-6000 atende até 6 kW, com tanque de 70 litros e capacidade de refrigeração de 16,3 kW. Os dois usam circuito duplo, com um lado dedicado à fonte laser e outro à óptica.

Ambos comunicam com o sistema laser por Modbus RS-485, o que permite ler temperatura e alarmes direto do CNC da máquina, sem depender de o operador olhar o painel do chiller. Aquecedor e filtro são itens opcionais, úteis em região de inverno rigoroso ou em ambiente com muita poeira.

Controle de temperatura duplo

O painel digital opera dois sistemas independentes. Um regula a temperatura da fonte laser, o outro a da óptica, cada um com seu próprio setpoint. Como fonte e cabeçote têm exigências térmicas diferentes, separar os circuitos evita o compromisso de resfriar os dois no mesmo ponto e derrubar o desempenho de um deles.

Estabilidade térmica ao longo do turno

A faixa de controle vai de 5 °C a 35 °C. O CWFL-3000 sustenta variação de ±0,5 °C e o CWFL-6000 de ±1 °C, com resfriamento ativo por compressor e fluido R-410A ou R-32. Manter a temperatura estável é o que permite cortar a última chapa do dia com o mesmo parâmetro da primeira.

Comunicação com o sistema laser

A porta Modbus RS-485 integra o chiller ao controle da máquina. Alarmes de temperatura, falta de água e falha de fluxo chegam ao CNC, o que possibilita interromper o ciclo antes de a fonte trabalhar fora da faixa segura. As funções de alarme também aparecem no próprio painel.

Entrada e saída em aço inoxidável

As conexões de água são em aço inoxidável, nas bitolas Rp 1/2" e Rp 1", escolha que reduz risco de corrosão e vazamento nos pontos que mais sofrem com ciclo térmico. A porta de enchimento fica na traseira e o indicador de nível é visível sem abrir o gabinete.

Instalação e mobilidade

Quatro rodízios permitem deslocar o equipamento para manutenção ou reorganização da célula sem empilhadeira. O chiller precisa de espaço livre para ventilação em todos os lados de troca de ar, e o ambiente de trabalho não deve passar de 45 °C. Para a água do circuito, a recomendação é usar água deionizada, destilada ou purificada, com troca a cada três meses em condição normal de uso.

Especificações Técnicas
