Máquina de Corte a Laser Híbrida - Chapa e Tubo TL3015H

Chapa e Tubo TL3015H - Versatilidade e alto desempenho em um só equipamento.

A TL3015H Híbrida Standard é uma máquina de corte a laser de fibra que opera chapa e tubo no mesmo equipamento, com fonte laser de fibra Raycus RFL, cabeçote de corte automatizado, guias lineares de precisão, servomotores de alta dinâmica e sistema de controle com software em português para chapa e para tubo. Sai de fábrica adequada à NR-12, com certificação CE e EPIs com CA.

A área útil é de 3.000 × 1.500 mm em chapa e diâmetro de 20 a 220 mm com comprimento de 6,00 m (3,00 m opcional) em tubo, atendendo serralherias, indústrias de móveis metálicos, estruturas, agrícola, automotivo e qualquer operação que precise consolidar dois processos de corte em uma única máquina, reduzindo investimento, espaço e logística interna.

O conjunto entrega precisão de posicionamento de 0,05 mm, repetibilidade de 0,02 mm, velocidade máxima de deslocamento de 80 m/min e aceleração de 1,0 G, com vida útil de fonte estimada em ±100.000 horas e operação em regime contínuo apoiada por chiller de duplo circuito. A linha está disponível em potências de 1.500W a 12.000W, e a potência da fonte, junto da espessura máxima cortada, varia conforme a configuração escolhida e o tipo de material processado, seguindo a tabela de processo do laser.

Aplicações

Desenvolvida para demandas industriais exigentes, a TL3015H combina precisão milimétrica e alta produtividade para aplicações como:

Além da configuração padrão, a Translaser também oferece projetos personalizados, permitindo que a máquina seja equipada com diferentes cabeçotes, servomotores e trilhos lineares conforme a demanda de cada cliente, garantindo que o equipamento atenda exatamente às necessidades do processo produtivo.

Materiais Compatíveis

A TL3015H corta aço carbono, aço inox, aço galvanizado, alumínio, cobre e latão, tanto em formato de chapa quanto em tubos e perfis metálicos (redondo, quadrado, retangular e alguns perfis especiais dentro da faixa de diâmetro suportada).

Relação de potência com espessura de corte

A tabela abaixo apresenta a espessura máxima de corte por material em função da potência da fonte, permitindo dimensionar a máquina com base no que cada operação realmente processa.

Potência e Confiabilidade com a Fonte Laser Raycus

Equipado com fonte de laser de fibra Raycus, referência mundial em desempenho e confiabilidade, o sistema garante feixe estável e potência constante mesmo em operação contínua. O modelo Raycus RFL, versão premium da marca, oferece maior vida útil, menor necessidade de manutenção e precisão extrema, resultando em cortes limpos e alta repetibilidade, independentemente da complexidade do projeto.

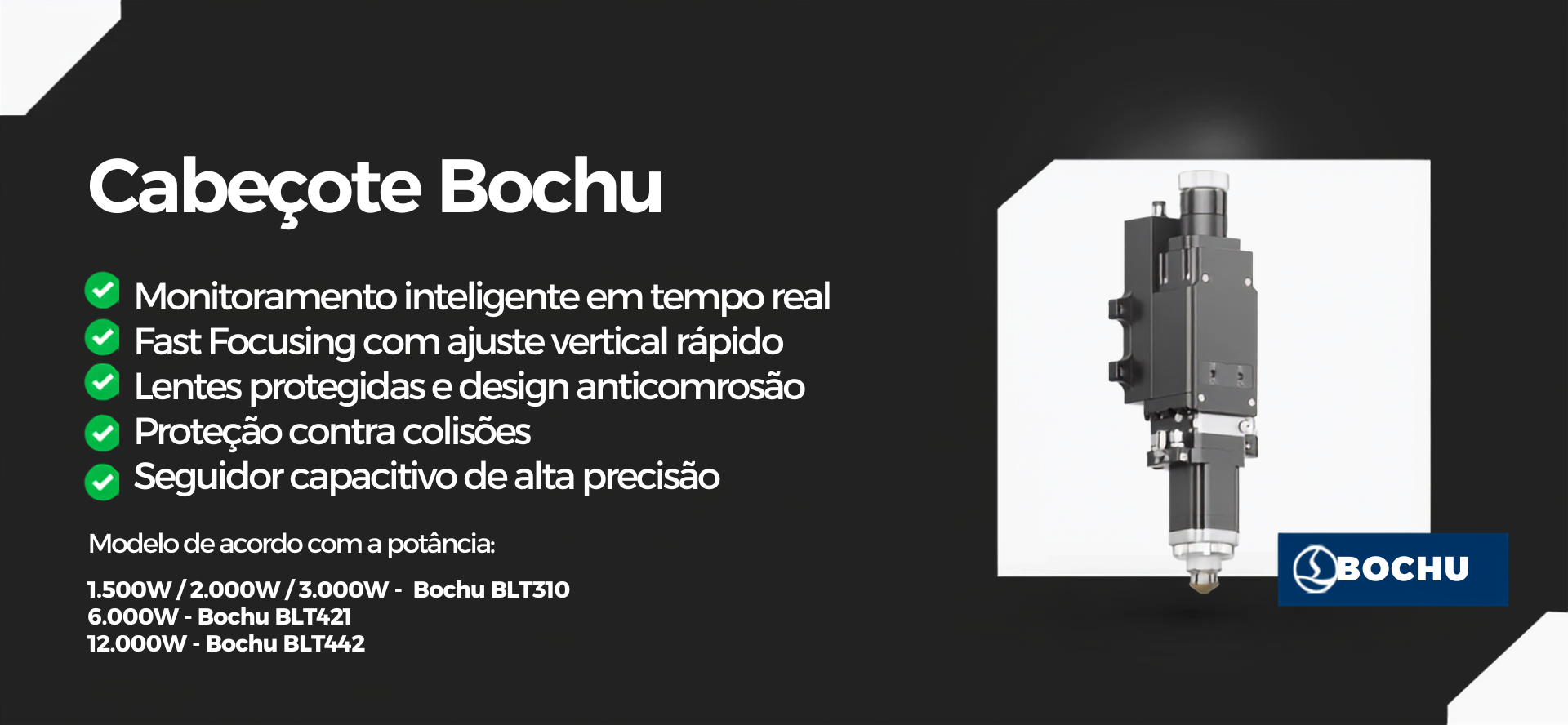

Cabeçote Bochu

O Bochu foi desenvolvido para operações de corte a laser que exigem controle preciso, estabilidade contínua e monitoramento inteligente. Com sensores integrados e foco rápido, o cabeçote elimina ajustes manuais frequentes, reduz o tempo de preparação e mantém consistência mesmo em produções longas. Seu sistema de refrigeração por água, aliado a lentes protegidas e sensores de pressão e temperatura, garante um processo de corte estável, seguro e com acabamento superior em diferentes espessuras de metal.

Sistema CYPCUT para controle avançado de corte

Com os sistemas Cypcut e TubePro, a sua máquina híbrida de corte a laser oferece flexibilidade e excelência para atender às mais altas exigências de corte de chapas e tubos.

Servo Motor Inovance: Desempenho e Estabilidade para Máxima Precisão no Corte

Equipado com servomotor Inovance de alto desempenho, o sistema oferece loop de velocidade de 2 kHz e encoder absoluto de 23 bits, garantindo resposta extremamente rápida, controle preciso e posicionamento confiável. A alta estabilidade do conjunto reduz vibrações mesmo em movimentos dinâmicos, assegurando suavidade operacional e repetibilidade elevada. Com setup rápido e simplificado, o servomotor Inovance contribui para maior eficiência produtiva, menor tempo de comissionamento e desempenho consistente em aplicações industriais contínuas.

Movimentos suaves e precisos com as guias lineares HIWIN e cremalheira YYC RACK

A precisão da máquina de corte é garantida pelas guias lineares HIWIN, renomadas por sua excelência em transporte de eixos, e pelo sistema de cremalheiras YYC Rack, que proporciona movimentos suaves, estáveis e de alta precisão. Essa combinação assegura máxima eficiência e confiabilidade em cada operação, permitindo cortes impecáveis tanto em chapas quanto em tubos metálicos.

Chiller S&A: Resfriamento Eficiente para Performance Contínua do Laser

O Chiller S&A integrado mantém a temperatura da fonte de laser e do cabeçote dentro da faixa ideal de operação, garantindo estabilidade no feixe e prolongando a vida útil dos componentes. Com resfriamento duplo e controle de variação de ±0,5 °C, o sistema suporta operação 24/7, oferecendo proteção contra superaquecimento e alarmes automáticos em caso de anomalias.

Certificação NR-12: Segurança Industrial Completa e Conformidade Garantida

A TL3015H já sai de fábrica totalmente em conformidade com a NR-12, garantindo segurança máxima para operação em ambiente industrial. Conta com cortina de segurança, sistemas de intertravamento e botões de emergência integrados, além de óculos de proteção com Certificado de Aprovação (CA) e Certificação Europeia (CE). Esses recursos asseguram que o operador trabalhe com total proteção, atendendo a padrões nacionais e internacionais de segurança.

Especificações Técnicas:
