Servo Motor Inovance

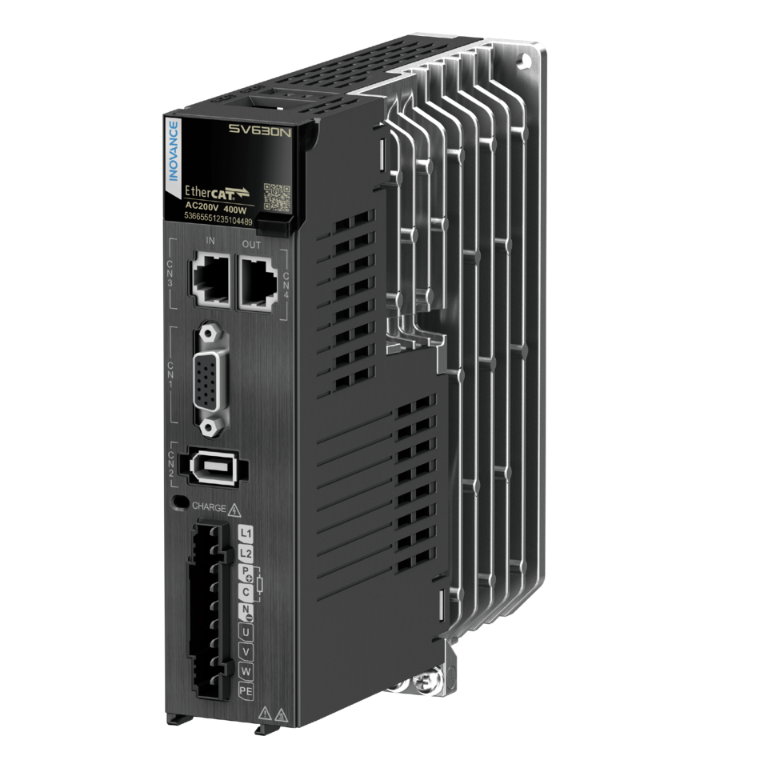

Servo Drive Inovance SV630-INT

O Servo Drive Inovance SV630-INT entrega controle de posição preciso em um formato compacto e com custo de implantação baixo. É o acionamento indicado para quem precisa de repetibilidade e resposta rápida em máquinas de corte, gravação, fresamento, envase, embalagem e linhas de produção automatizadas, sem pagar pelo excedente de recursos de um drive de alta gama.

O encoder absoluto de 18 bits mantém a posição registrada mesmo com a máquina desligada, o que elimina o referenciamento a cada partida e reduz o tempo parado no início de turno. A banda do laço de velocidade de 2 kHz garante acompanhamento fiel do comando em movimentos curtos e de alta frequência.

A linha cobre potências de 0,2 kW a 7,5 kW, em 220 V monofásico, 220 V trifásico e 380 V trifásico, e trabalha em conjunto com os servomotores da linha MS1. As versões SV630N (EtherCAT) e SV630P (pulso e RS-485) atendem tanto arquiteturas em rede quanto comandos ponto a ponto.

Encoder absoluto de 18 bits

O encoder entrega 262.144 pulsos por volta, o que corresponde a uma resolução de 4,94 segundos de arco, e rastreia posição absoluta em até 65.535 voltas. A construção suporta vibração de até 10 G e temperatura de até 105 °C, e a bateria fica encaixada diretamente no drive, com vida útil acima de três anos e troca sem desmontagem de cabos.

Sintonia automática em um clique

As funções Position JOG e Auto-tuning ajustam sozinhas a relação de inércia da carga, os ganhos e os parâmetros de supressão de ressonância. O ajuste é feito pelo teclado do próprio drive ou pelo software de comissionamento, o que encurta a colocação em marcha e dispensa horas de tentativa e erro com parâmetros.

Sincronização precisa via EtherCAT

Com o relógio distribuído do EtherCAT, o modelo SV630N sustenta até 300 nós em uma distância de 120 metros, com erro de sincronização de 15 ns e jitter de ±20 ns. Isso mantém eixos diferentes trabalhando em fase em máquinas de impressão, gravação, fresamento e corte de matrizes, onde qualquer defasagem entre eixos aparece na peça.

Comunicação e interface

O SV630N opera em rede EtherCAT com 5 entradas e 2 saídas digitais, enquanto o SV630P trabalha por trem de pulso e RS-485 (Modbus), com 7 entradas, 5 saídas digitais e saída de divisão de frequência. Os dois modelos se integram diretamente a CLPs e controladores de movimento já usados na planta, sem hardware intermediário.

Função de segurança STO

O modelo SV630N pode ser fornecido com STO (Safe Torque Off) em nível SIL3, que corta o torque do motor de forma segura sem depender de contatores adicionais no circuito de potência. Além de simplificar o painel, a função reduz o desgaste de componentes eletromecânicos em máquinas com paradas de emergência frequentes.

Tamanho compacto

Na versão de 400 W, o drive ocupa 40 × 160 × 150 mm, o equivalente a 0,96 litro, cerca de 30% menos volume que a geração anterior IS620. Em painéis com muitos eixos, essa diferença permite acomodar mais acionamentos no mesmo trilho ou reduzir o tamanho do quadro elétrico.

Resistência ao ambiente industrial

As placas recebem verniz de proteção conforme IEC 60721-3-3 (classes 3S2 e 3C3) e o duto de refrigeração é isolado, o que impede que poeira em suspensão entre em contato com os componentes eletrônicos. É a construção esperada para operação contínua em ambientes com particulado, vibração e variação de temperatura.

Especificações Técnicas

Modelos Disponíveis

Dimensões por Tamanho de Carcaça

Depoimentos Clientes

Veja aqui alguns cases de clientes Translaser:

Invista em servoacionamento de alta precisão e leve sua produção a um novo nível de precisão, velocidade e economia.
