Válvula Solenoide SMC 1Mpa

Válvula Solenoide SMC 1 MPa

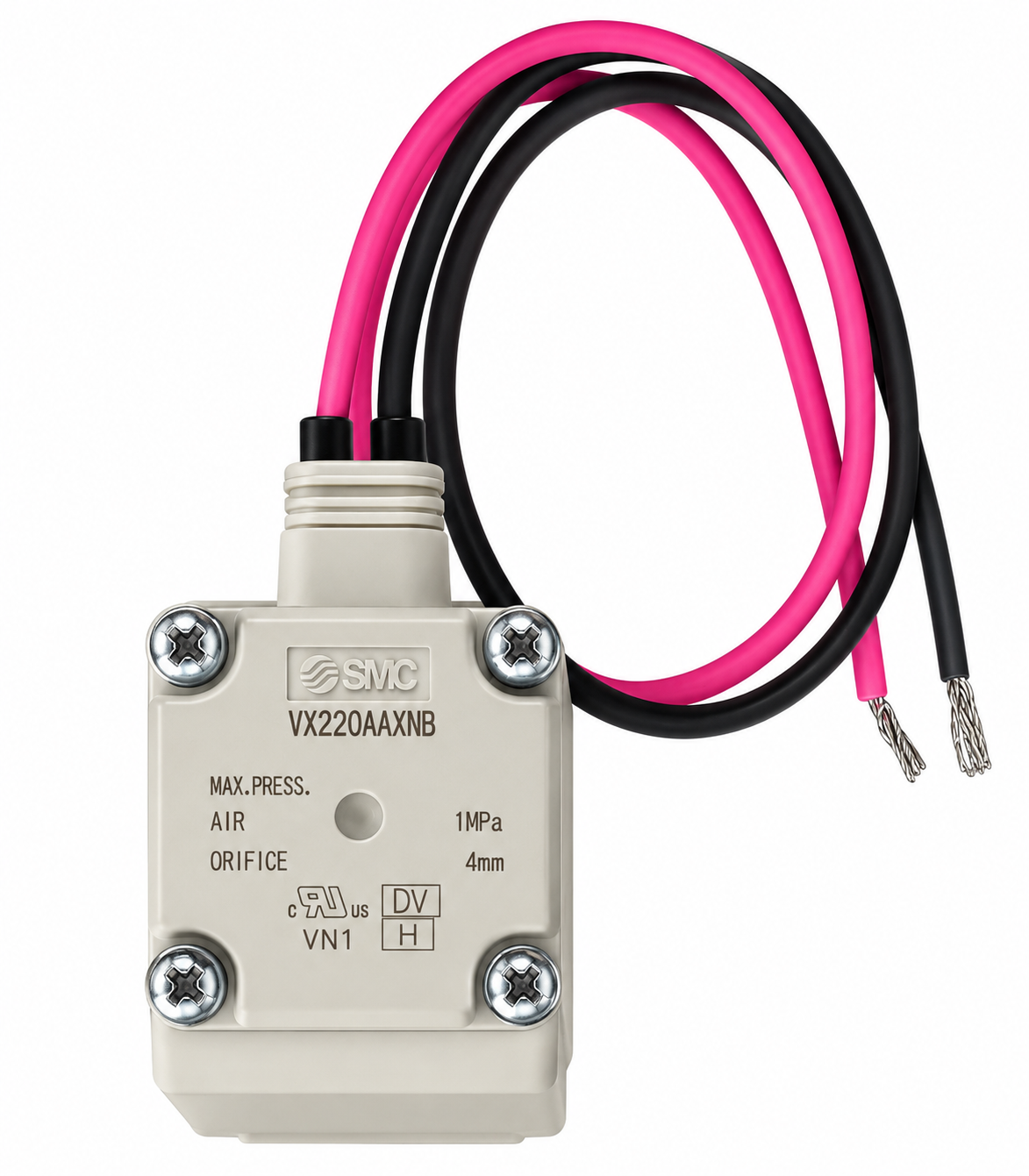

A Solenoide SMC é uma válvula solenoide de duas vias e acionamento direto, da linha VX2 da SMC, construída para trabalhar com ar e água em até 1 MPa. É a configuração padrão da série, a mais usada em painéis pneumáticos e em circuitos de água de máquinas industriais.

O acionamento direto significa que a bobina move o êmbolo sem depender de pressão diferencial para abrir. A válvula funciona desde pressão zero até o limite nominal, o que resolve situações em que uma válvula de comando indireto simplesmente não sai do lugar.

Corpo em latão C37, orifício de 5 mm, grau de proteção IP65. A configuração é normalmente fechada: energizou a bobina, a válvula abre; cortou a energia, ela fecha por conta própria.

Aplicações

Ela cobre a maior parte dos comandos de ar e água dentro de uma máquina: acionamento de cilindros, purga de linha, refrigeração, bancadas de teste, sistemas de limpeza e comando de gás de assistência em corte a laser dentro da faixa usual de pressão. Quando a linha passa de 1 MPa, a indicação muda para a versão de alta pressão do mesmo corpo.

Acionamento direto

Válvulas de comando indireto usam a própria pressão da linha para abrir, e por isso exigem um diferencial mínimo para operar. A Solenoide SMC abre pela força da bobina, sem esse requisito. Na prática, ela trabalha com a linha despressurizada, com pressão baixa ou com 1 MPa cheio, sempre com o mesmo comportamento.

Corpo em latão e orifício de 5 mm

O latão C37 aguenta a pressão e resiste bem ao contato com água, o que abre a válvula para aplicações que vão além do ar comprimido. O orifício de 5 mm é o maior do tamanho 3 na série e entrega vazão suficiente para a maioria dos comandos de linha, sem obrigar a subir para um corpo maior. Conexão roscada fêmea nos dois lados.

Pressão de trabalho de 1 MPa

Dez bar cobrem com sobra a faixa de trabalho dos compressores industriais mais comuns e das linhas de água pressurizada de fábrica. Esse é o diferencial máximo de pressão que o tamanho 3 da série suporta, e a válvula opera de forma estável em qualquer ponto abaixo dele. Para linhas que trabalham acima disso, a mesma família tem a variante de 3 MPa.

Ligação elétrica e instalação

A bobina consome cerca de 10,5 W no tamanho 3 e sai de fábrica com cabo de dois condutores no padrão grommet. A vedação do conjunto atende ao IP65, o que permite montagem em painéis sujeitos a respingo e poeira. Antes de instalar, vale soprar a tubulação para remover cavaco e resíduo, prática que a SMC recomenda para toda a linha e que evita travamento do êmbolo.
