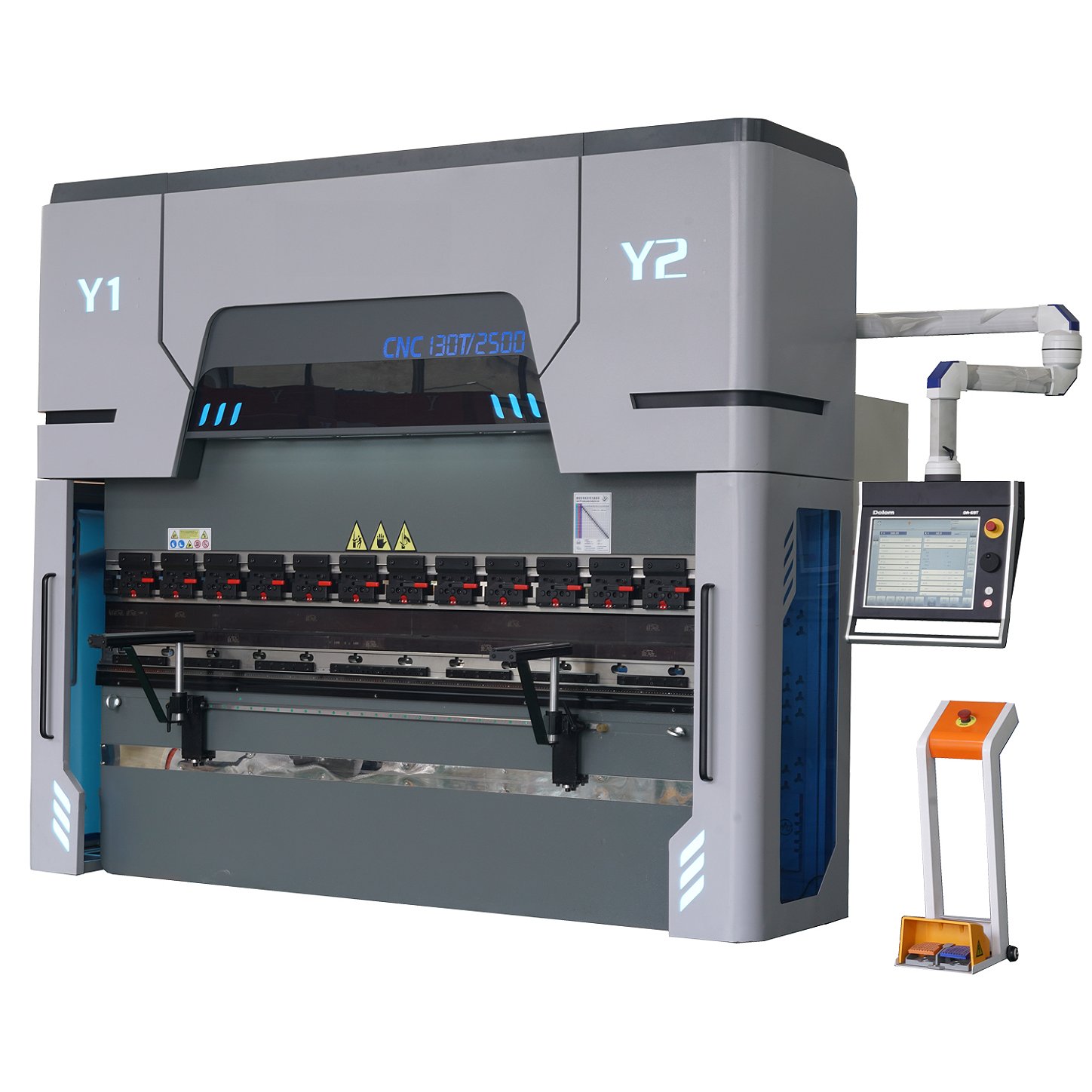

Dobradeira Hidráulica CNC TL Standard

Precisão e Robustez para Dobragem industrial Avançada

A Dobradeira CNC TL Standard da Translaser foi projetada para oferecer o mais alto nível de precisão, potência e controle em operações industriais de conformação metálica. Com estrutura robusta em aço de alta resistência, sistema hidráulico Bosch-Rexroth e controlador CNC ET18, essa máquina é ideal para aplicações que exigem ciclos intensos e alta repetibilidade.

Baixe nosso catálogo completo das máquinas de conformação metálica

Clique aqui para fazer o download do nosso catálogo completo da máquina de conformação metálica e entenda todos os detalhes da máquina que está revolucionando o mercado industrial.

Benefícios da dobradeira CNC

• Precisão Absoluta: Sistema CNC ET18 que garante dobras perfeitas e repetíveis em cada ciclo, com ajuste automático da profundidade e ângulo.

• Coroamento Inteligente: Sistema CNC V-axis que compensa automaticamente a deflexão da mesa durante a dobra, mantendo a precisão do ângulo de dobra em toda a extensão da chapa.

• Aumento da Produtividade: Alta velocidade de aproximação e retorno, reduzindo o tempo de ciclo e maximizando a produção.

• Eficiência Energética: Motor Siemens de alto torque e bomba SUNNY garantem força constante com baixo consumo de energia.

• Segurança Avançada: Sistema de sensores laser, parada de emergência no pedal e sistema de resfriamento integrado, atendendo plenamente às normas NR12 e CE.

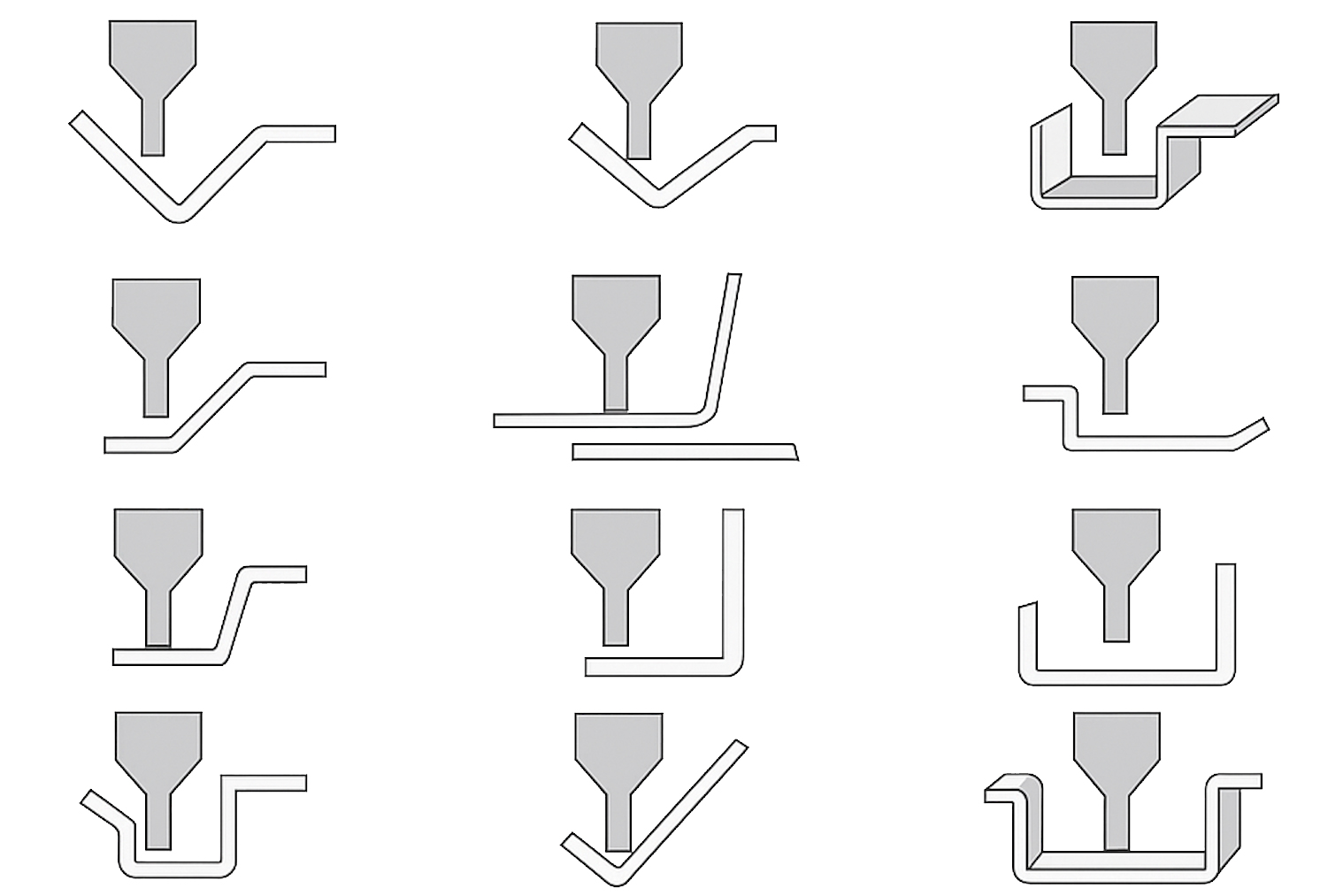

Aplicações da dobradeira CNC

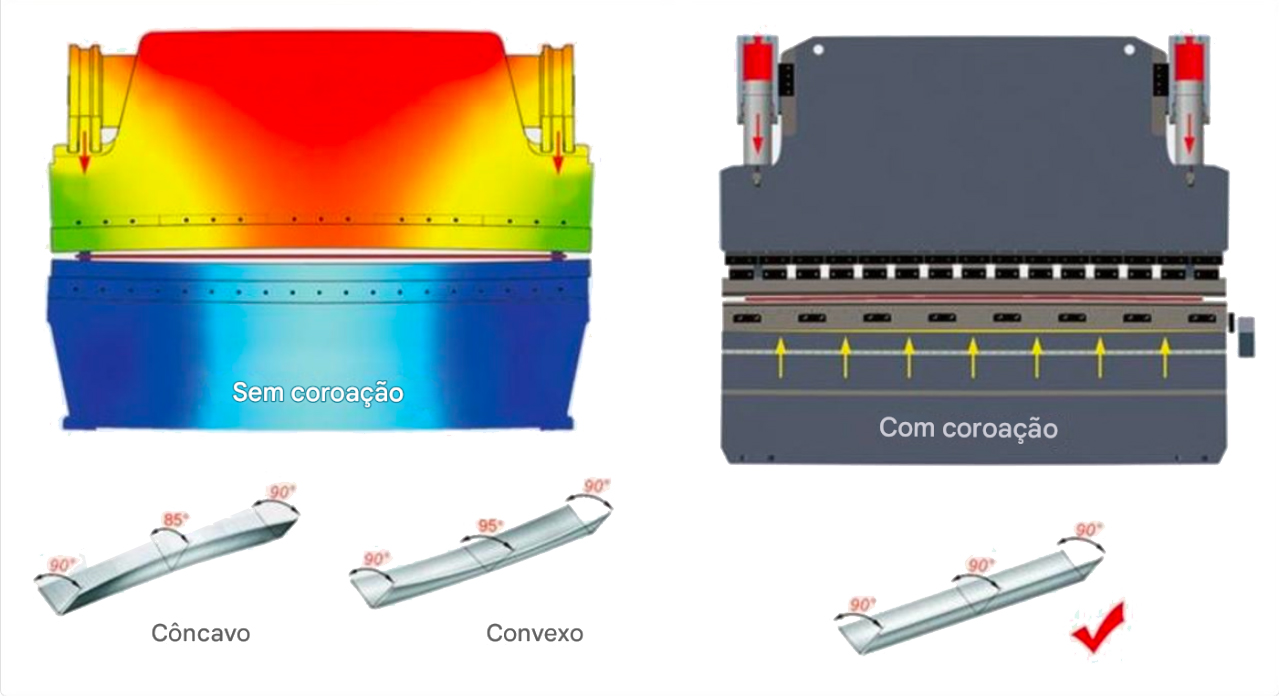

Sistema de Coroamento CNC – Precisão em Toda a Extensão da Mesa

O sistema de coroamento CNC é um diferencial exclusivo da dobradeira TL Standard, garantindo dobras uniformes ao longo de toda a mesa, independentemente da espessura da chapa ou da força aplicada.

• Compensação Automática: O sistema ajusta a mesa automaticamente, corrigindo a deflexão causada pela carga aplicada.
•
• Monitoramento em Tempo Real: Feedback instantâneo via controlador ET18, assegurando que a força de dobra esteja distribuída uniformemente.

• Durabilidade Extrema: Estrutura reforçada em aço temperado para suportar operações intensas sem deformações.

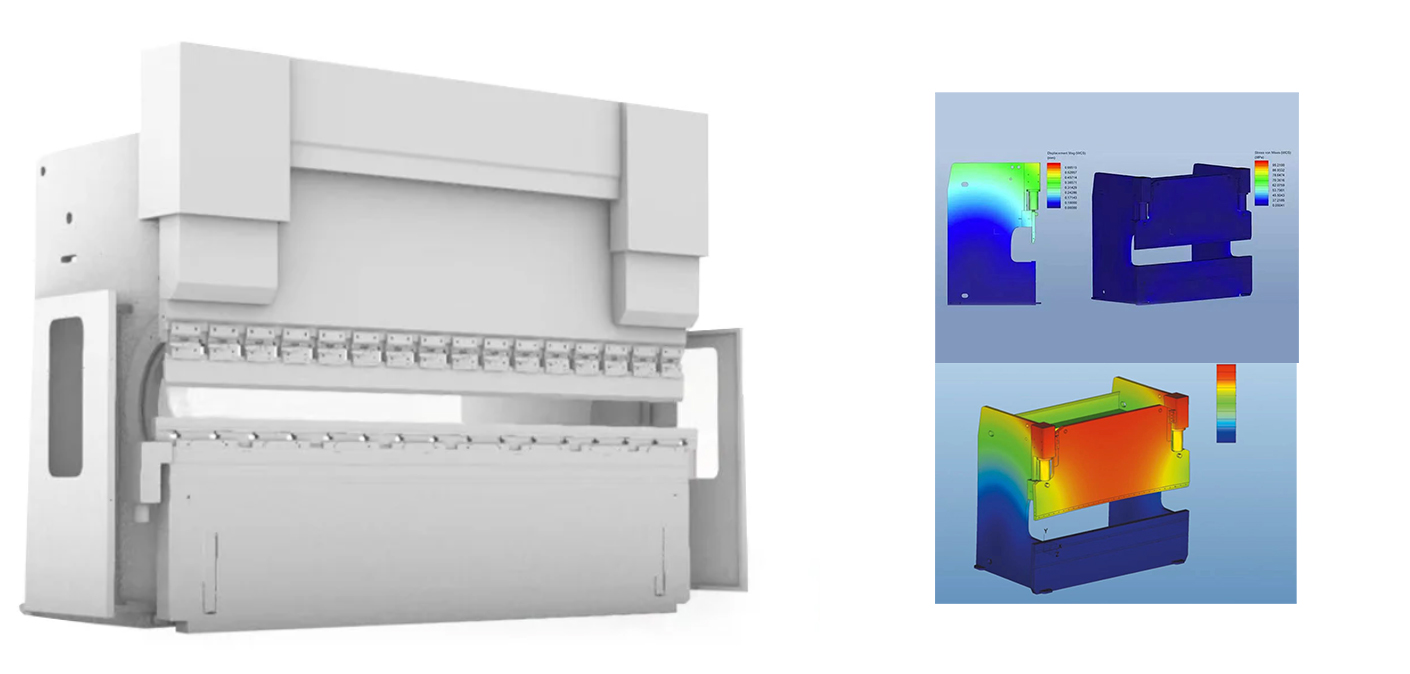

Estrutura Reforçada – Estabilidade e Durabilidade Essencial

A estrutura da Dobradeira CNC TL Standard foi projetada para suportar operações intensas sem comprometer a precisão ou a integridade da máquina. Fabricada em aço 42CrMo, a estrutura monobloco passa por um rigoroso processo de tratamento térmico, eliminando tensões internas e garantindo resistência contra deformações, mesmo em ciclos contínuos de operação.

Essa construção robusta permite que a TL Standard opere com pressões de até 600T , garantindo ciclos contínuos com mínimo desgaste estrutural. Ideal para indústrias que demandam produtividade em larga escala sem comprometer a qualidade do acabamento.

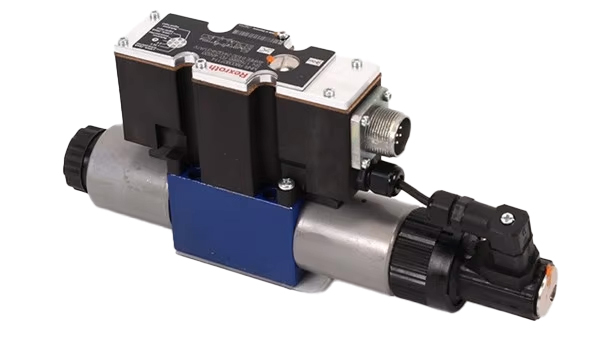

Sistema Hidráulico – Controle Preciso e Potência Contínua

O sistema hidráulico da Dobradeira CNC TL Standard foi desenvolvido para garantir força constante e operação suave em cada ciclo de dobra. Utilizando componentes de alta qualidade da Bosch-Rexroth, o sistema é projetado para oferecer controle proporcional da pressão, assegurando dobras uniformes em chapas de diferentes espessuras.

• Controle Proporcional da Pressão: Ajusta automaticamente a força aplicada em cada ponto da chapa, evitando sobrecargas e garantindo um acabamento uniforme.

• Ciclo Fechado: Sistema hidráulico fechado que reduz vazamentos, estabiliza a pressão e prolonga a vida útil dos componentes.

• Proteção Contra Sobrecarga: Sensores integrados interrompem o ciclo em caso de falhas hidráulicas ou picos de pressão.

• Redução de Vibração: Válvulas ajustáveis mantêm a estabilidade durante operações intensas, minimizando oscilações e variações no ângulo de dobra.

• Controle de Eixos Y1 e Y2: Os sinais de posição são monitorados em tempo real pelo sistema de régua ótica GIVI (Itália), permitindo ajustes automáticos e mantendo a precisão milimétrica em cada ciclo de dobra.

O sistema hidráulico da TL Standard foi projetado para oferecer alta performance com baixo consumo de energia, garantindo eficiência e produtividade em longas jornadas de trabalho.

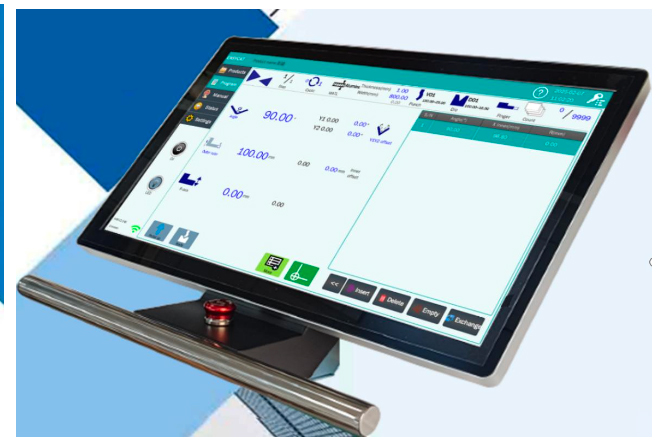

Controlador CNC ET18 – Precisão e tecnologia avançada

A TL Standard é equipada com o controlador CNC ET18, um sistema de última geração que eleva o nível de controle, precisão e versatilidade em processos de dobra industrial. Desenvolvido para atender às demandas mais exigentes, o ET18 oferece uma interface gráfica intuitiva e funcionalidades avançadas que simplificam a operação, otimizam o tempo de setup e garantem um acabamento impecável em cada ciclo de dobra.

• Interface Gráfica Avançada: Tela touchscreen em português de alta resolução, com comandos intuitivos e layout organizado. A interface facilita o acesso rápido aos parâmetros de operação e permite visualização clara de cada etapa do processo de dobra.

• Programação Multi-Etapas: Configuração ágil de sequências de dobra, ajustando automaticamente profundidade, ângulo e velocidade em um único processo. Ideal para produções em série e dobras complexas que exigem alta precisão.

• Correção Automática Inteligente: O sistema detecta automaticamente variações de espessura e ângulo da chapa, aplicando ajustes precisos em tempo real. Essa função assegura a repetibilidade do processo, eliminando falhas e reduzindo o retrabalho.

• Memória Avançada com Capacidade Expandida: Armazena múltiplos programas de dobra, permitindo que o operador salve configurações específicas para cada tipo de peça ou projeto. Isso otimiza o fluxo de produção, minimizando o tempo de setup em produções de larga escala.

• Monitoramento em Tempo Real: Feedback instantâneo sobre ângulo, pressão aplicada, posição da chapa e status da operação. A tela exibe alertas visuais em caso de variações fora do padrão, garantindo a segurança e a integridade do processo.

• Função de Simulação de Dobra: Antes da execução, o ET18 permite visualizar virtualmente cada etapa da dobra, identificando possíveis colisões e ajustando automaticamente os parâmetros para evitar erros.

O controlador ET18 alia precisão milimétrica, facilidade de operação e tecnologia de ponta, tornando a TL Standard a escolha ideal para indústrias que demandam alta performance e versatilidade em processos de dobra complexos.

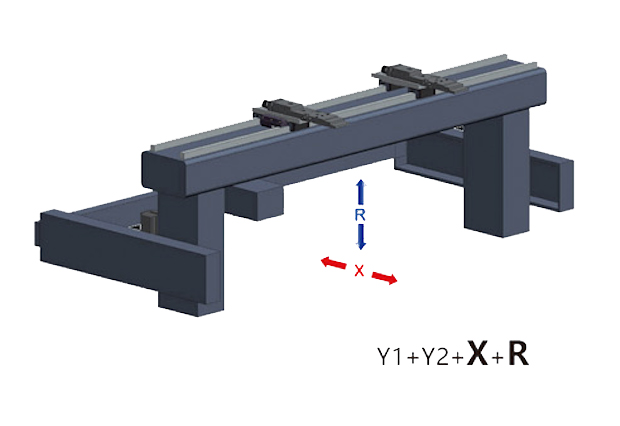

Backgauge e guias HIWIN – Precisão e Ajuste Milimétrico

O sistema de backgauge da TL Standard foi desenvolvido para garantir posicionamento preciso da chapa em cada ciclo de dobra. Equipado com guias lineares HIWIN e servo motor de alta precisão, o sistema assegura ajustes rápidos e sem folgas, ideal para dobras sequenciais e produções em massa.

• Ajuste Automático: Controle programável do backgauge, com posicionamento milimétrico para cada etapa da dobra.

• Guias Lineares HIWIN: Movimentos suaves e estáveis, reduzindo folgas e oscilações durante a operação.

• Servo Motor de Alta Precisão: Reposicionamento rápido e preciso, essencial para dobras complexas e repetitivas.

• Estrutura Reforçada: Sistema projetado para suportar cargas pesadas sem comprometer a estabilidade.

• Monitoramento em Tempo Real: Feedback instantâneo da posição da chapa, minimizando erros e retrabalhos.

O backgauge HIWIN proporciona um controle absoluto do processo de dobra, assegurando que cada peça seja exatamente igual à anterior, com a mesma qualidade e precisão.

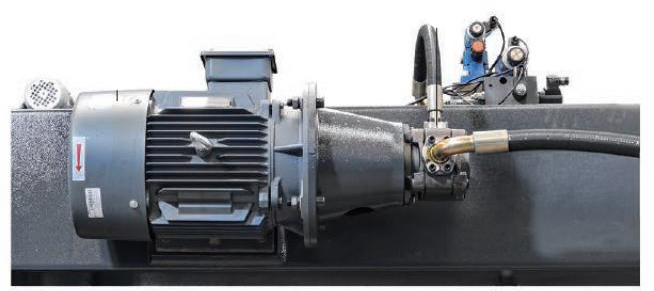

Motor Siemens – Potência e Confiabilidade

A TL Standard está equipada com o motor Siemens, referência mundial em potência, eficiência e durabilidade. Desenvolvido para suportar operações contínuas, o motor Siemens oferece alto torque e resposta rápida, essencial para ciclos de dobra intensos e aplicações industriais pesadas.

• Potência Otimizada: Mantém o desempenho estável mesmo sob carga máxima, garantindo dobras precisas e consistentes.

• Baixo Consumo Energético: Tecnologia avançada que reduz o consumo de energia sem comprometer a força de operação.

• Operação Silenciosa: Sistema de amortecimento integrado que minimiza vibrações e ruídos, proporcionando um ambiente de trabalho mais confortável.

• Manutenção Reduzida: Construção robusta e sistema de lubrificação interna que prolongam a vida útil do motor, minimizando paradas não programadas.

O motor Siemens é o coração da TL Standard, garantindo desempenho constante, confiabilidade absoluta e eficiência energética, essenciais para operações industriais de alto rendimento.

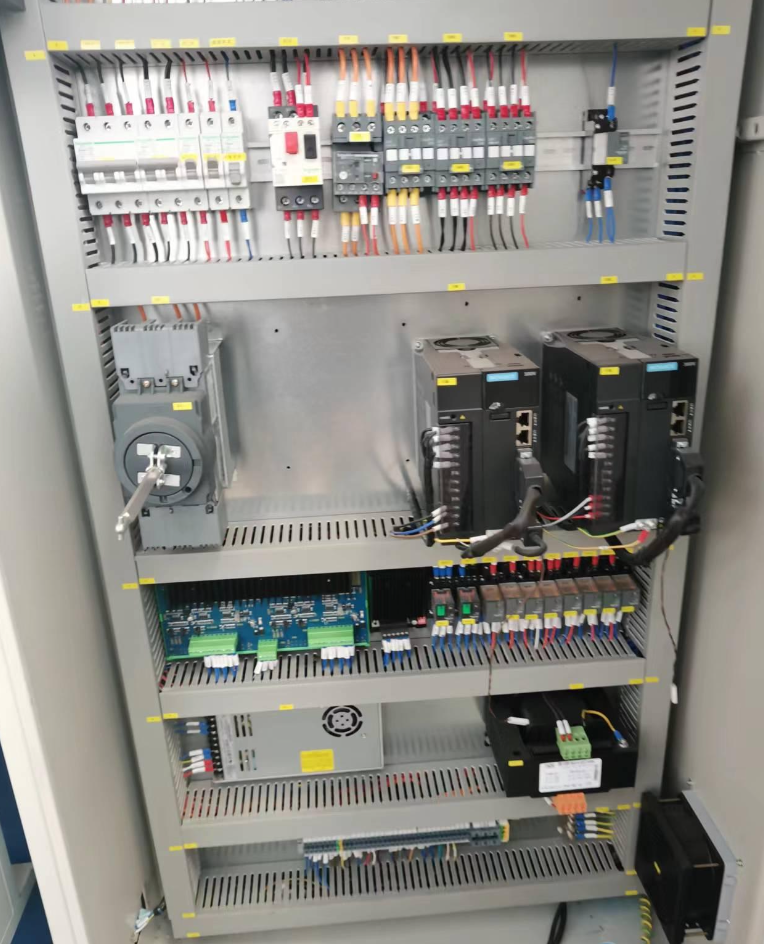

Sistema Elétrico Schneider – Controle e Segurança Absoluta

A TL Standard está equipada com um sistema elétrico completo da Schneider, reconhecida globalmente pela qualidade e confiabilidade de seus componentes. Esse sistema proporciona proteção avançada contra falhas elétricas, assegurando a operação contínua da máquina com máxima segurança.

• CLP Integrado: O sistema conta com um Controlador Lógico Programável (CLP), que gerencia a distribuição de energia, monitoramento dos sensores e controle das funções da máquina.

• Proteção Contra Sobrecargas: O sistema detecta picos de corrente e variações de tensão, interrompendo o ciclo automaticamente em caso de falhas, prevenindo danos aos componentes.

• Distribuição Inteligente de Energia: Controle preciso da alimentação elétrica, garantindo que cada componente receba a energia necessária sem oscilações.

• Painel Eletrônico Reforçado: Componentes elétricos protegidos por painéis blindados, reduzindo o risco de curto-circuitos e garantindo uma operação segura.

• Compatibilidade Total com CNC: Integração completa com o controlador TP10S, sincronizando comandos elétricos e hidráulicos para maior precisão nas operações de dobra.

O sistema Schneider oferece à TL Standard um controle elétrico robusto, preciso e seguro, assegurando operações contínuas, proteção contra falhas e uma estrutura elétrica pronta para suportar ciclos intensos de produção.

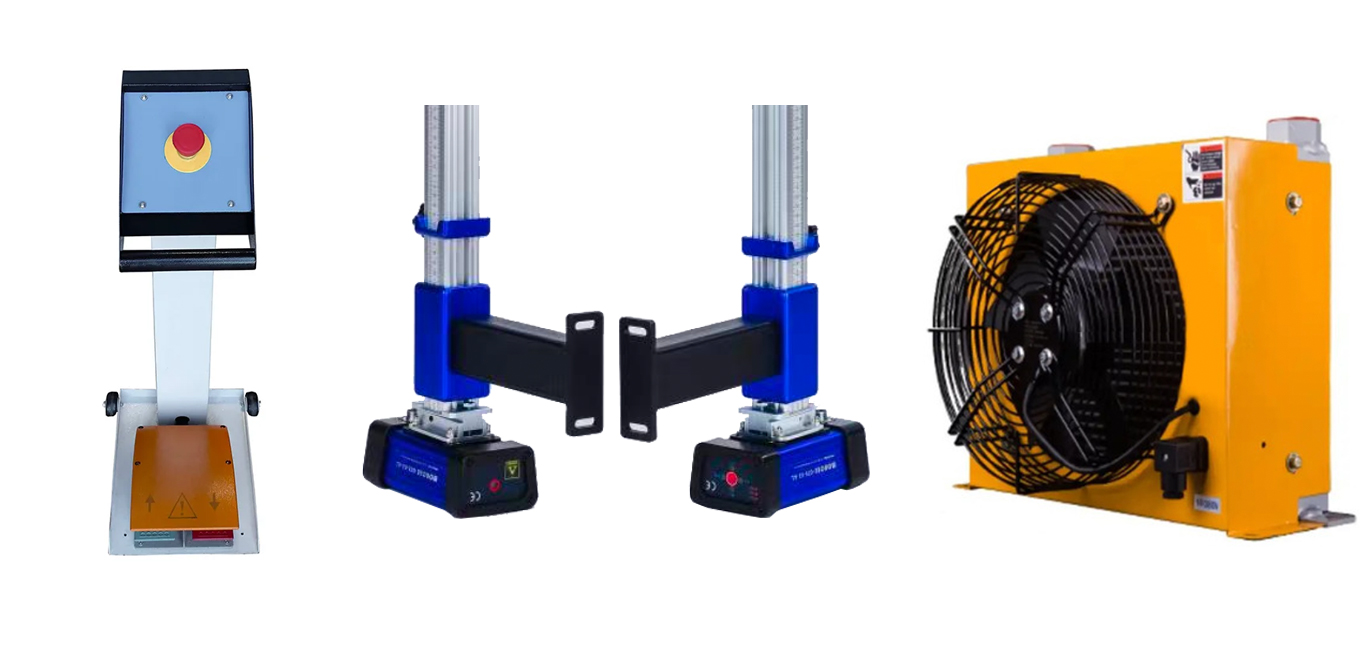

Segurança Total – Proteções Avançadas para Operações Seguras

A TL Standard foi projetada para operar com segurança absoluta, atendendo às diretrizes da NR12, garantindo a integridade dos operadores e prevenindo acidentes durante os ciclos de dobra.

• Pedal com Botão de Emergência: O pedal de controle da TL Standard vem equipado com um botão de parada emergencial, que interrompe imediatamente a operação em caso de falhas ou situações de risco. Esse sistema permite uma ação rápida e intuitiva, reduzindo o risco de acidentes e protegendo o operador.

• Sistema de Sensores Laser: A TL Standard está equipada com um avançado sistema de sensores laser que monitora a área de operação em tempo real. Caso um objeto ou pessoa interrompa a zona de risco durante o ciclo de dobra, o sistema interrompe imediatamente a operação, garantindo proteção total ao operador e conformidade com a NR12.

• Sistema de Resfriamento Integrado: Mantém a temperatura do óleo hidráulico e dos componentes elétricos sob controle, evitando superaquecimentos.

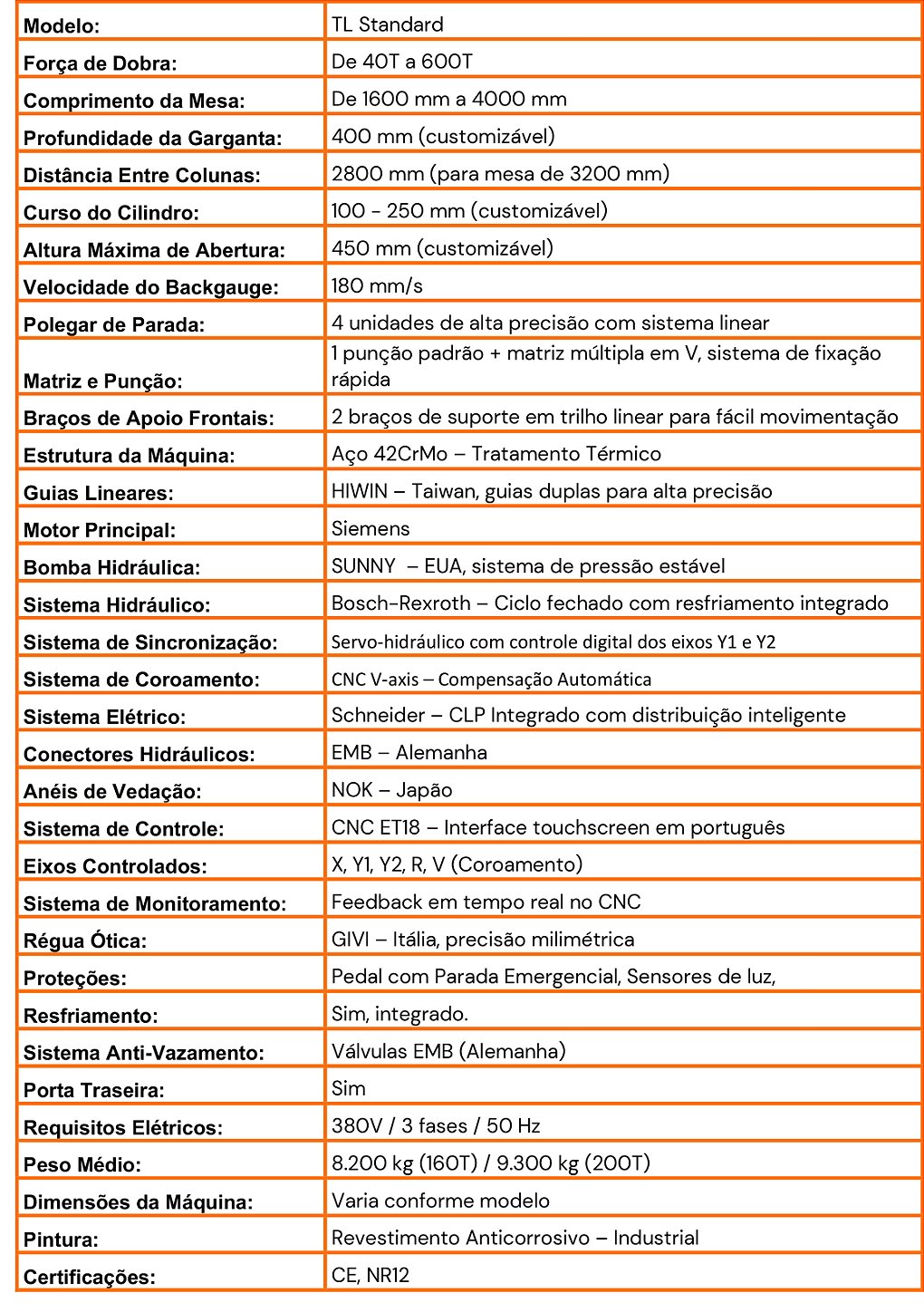

Especificações Técnicas:
