Máquina de Solda a Laser Automática com Mesa - Produtividade e Precisão em Série

A Máquina de Solda a Laser Automática com Mesa da Translaser tira a movimentação da mão do operador e entrega ao equipamento. O braço de 3 eixos e a mesa servo-controlada posicionam a peça e conduzem o cabeçote no mesmo caminho a cada ciclo, garantindo cordão uniforme, posicionamento exato e repetibilidade de uma peça para a outra. É a diferença entre uma solda que depende do pulso de quem está na bancada e uma solda que sai igual o dia inteiro.

Atende quem produz em série: linhas que soldam o mesmo conjunto repetidas vezes em aço carbono, inox, alumínio e chapa galvanizada. Faz solda contínua e solda por ponto, com costura uniforme que dispensa retrabalho de acabamento. A capacidade de solda acompanha a potência escolhida, e quanto maior a potência, maior a espessura que a máquina alcança em cada material. Como o padrão fica gravado no programa, a máquina reduz a dependência de soldador especializado para manter a qualidade constante.

A base é a fonte de fibra Raycus modelo CW, com comprimento de onda de 1.080 nm. O cabeçote Relfar FWP30-V10 faz a aplicação e o servo motor Inovance comanda os eixos. Um módulo de resfriamento a água com chiller incluso mantém a temperatura estável no uso contínuo, o que preserva os componentes e segura a consistência da solda jornada após jornada. Penetração e velocidade variam conforme a potência e o material trabalhado.

Materiais Compatíveis

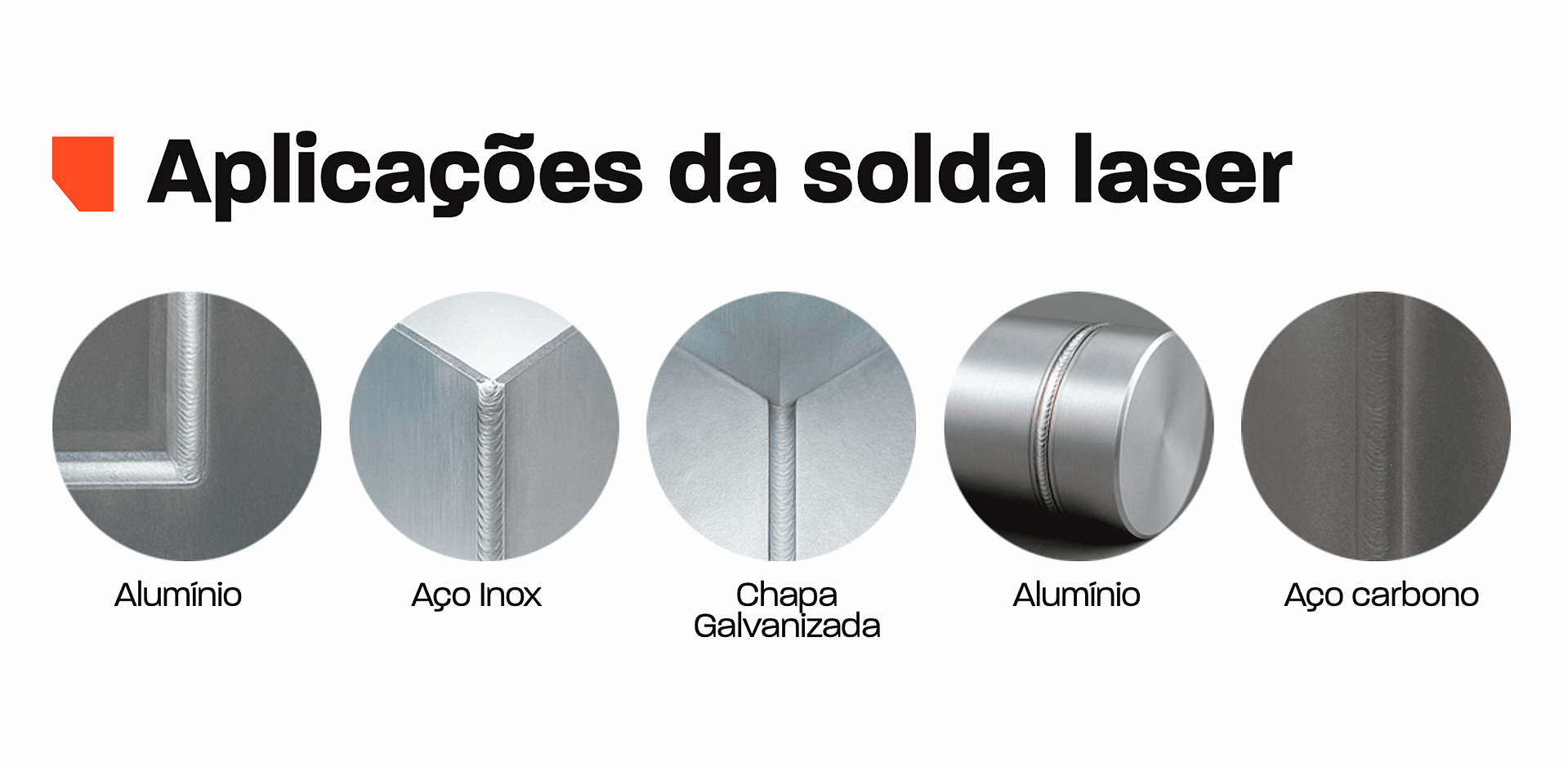

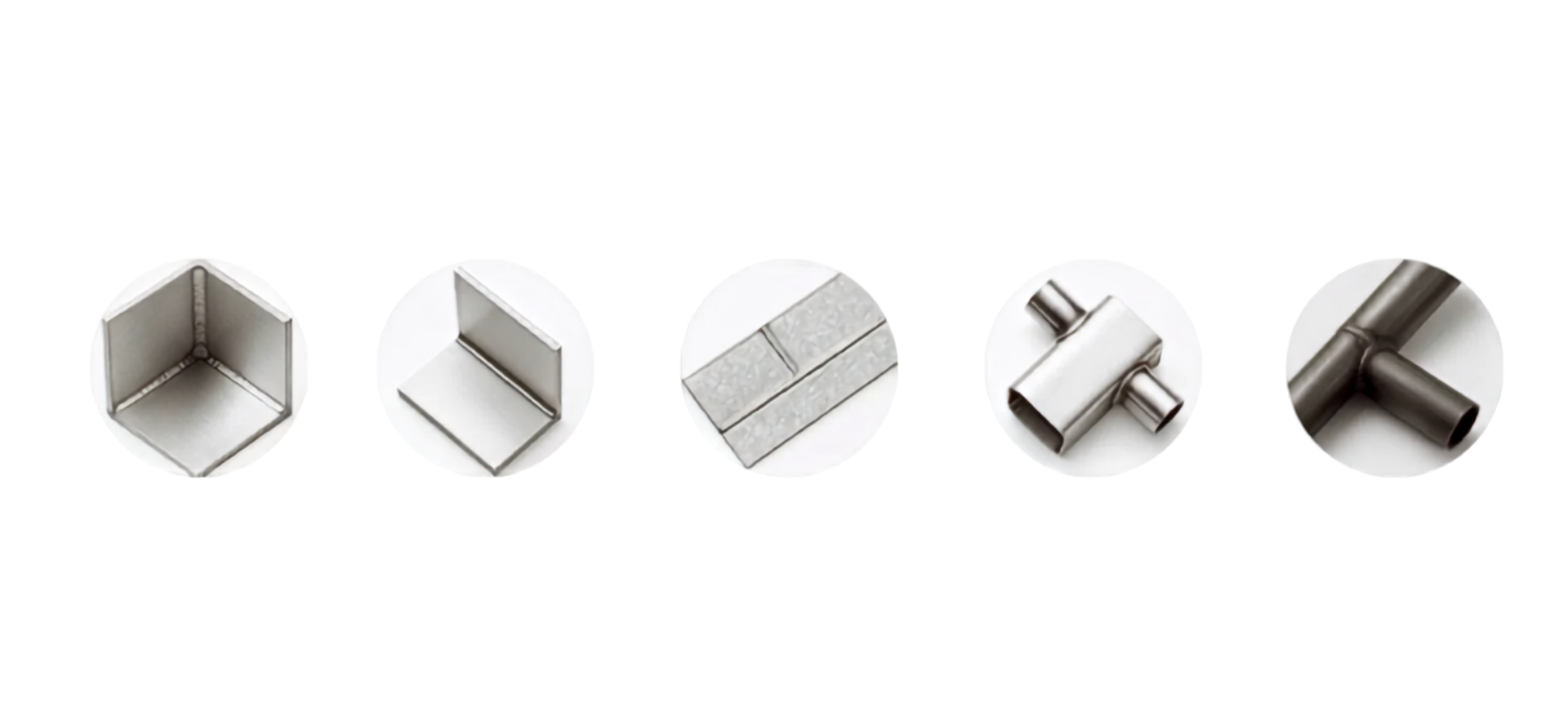

A máquina solda os metais mais comuns no chão de fábrica: alumínio, aço inox, chapa galvanizada e aço carbono. Vai bem em juntas de filete, topo e sobreposição, tanto na união de perfis e estruturas quanto em peças que entram no eixo rotativo para receber solda em volta. A imagem abaixo mostra o tipo de acabamento que sai em cada material.

Relação entre Potência e Espessura de Solda

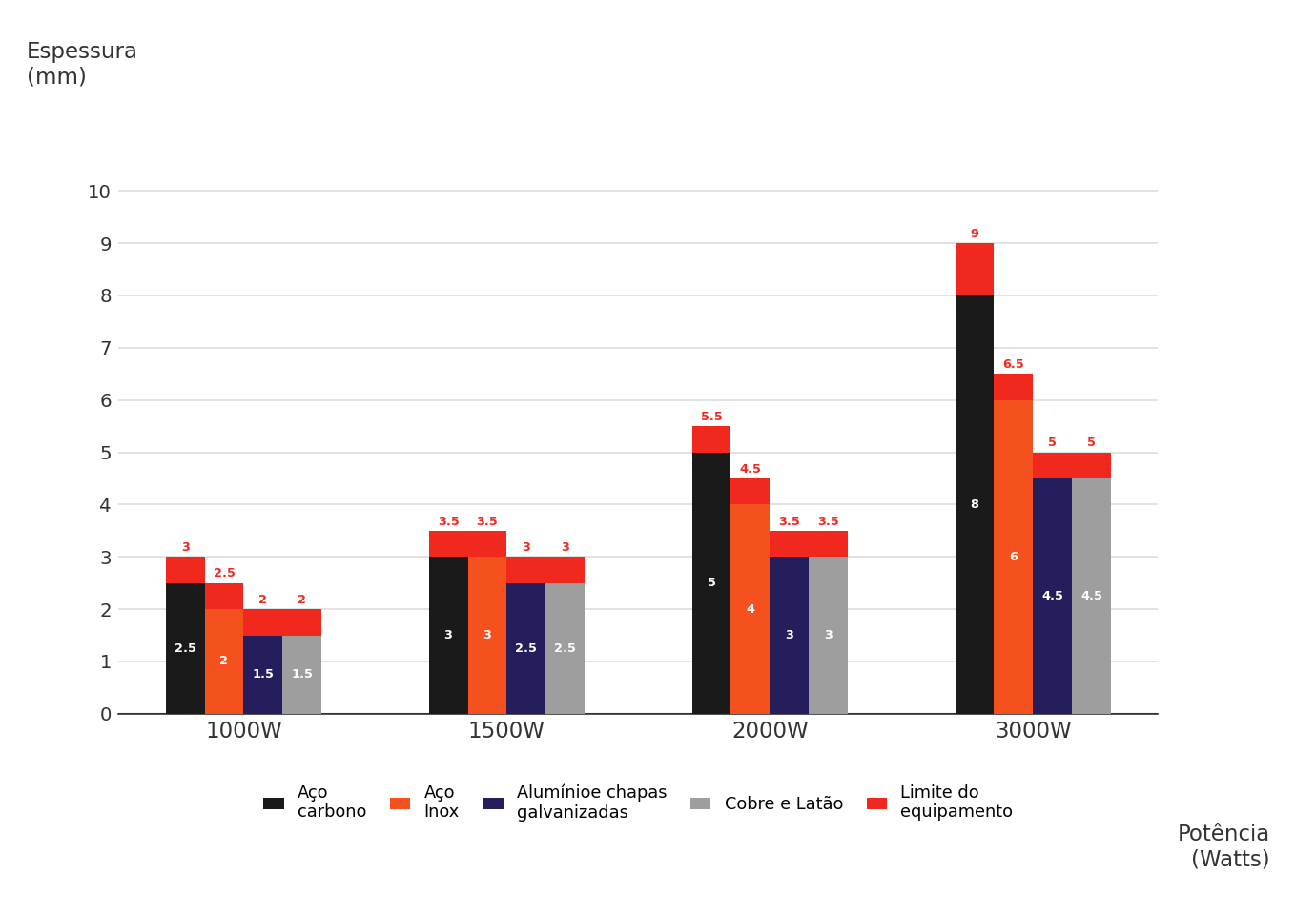

A espessura máxima que a máquina solda em cada material está diretamente ligada à potência da fonte laser. Quanto maior a potência, maior a capacidade de penetração e a velocidade em chapas mais espessas. A tabela abaixo apresenta essa relação para os principais metais em cada configuração disponível, servindo de referência para dimensionar a máquina conforme a aplicação do seu processo produtivo.

Automação por Braço de 3 Eixos e Mesa Servo-Controlada

O sistema automático de 3 eixos (C6L) controla a movimentação nos eixos X, Y e Z somados ao eixo rotativo (opcional), permitindo soldar perfis, cilindros e geometrias compostas dentro de uma área de trabalho de 80 × 40 × 40 cm. A mesa servo-controlada garante avanço regular na solda contínua, e o operador comanda tudo pela tela touchscreen de 7 polegadas. Após a calibração inicial, o ciclo roda de forma automatizada, mantendo a costura idêntica em toda a série.

Fonte de Fibra Raycus

A fonte define potência, estabilidade e precisão do feixe, e aqui ela é a Raycus de fibra modelo CW, com comprimento de onda de 1.080 ± 5 nm e vida útil de ± 100.000 horas. A Translaser é distribuidora oficial e autorizada da Raycus no Brasil, com suporte e reposição direto da fábrica.

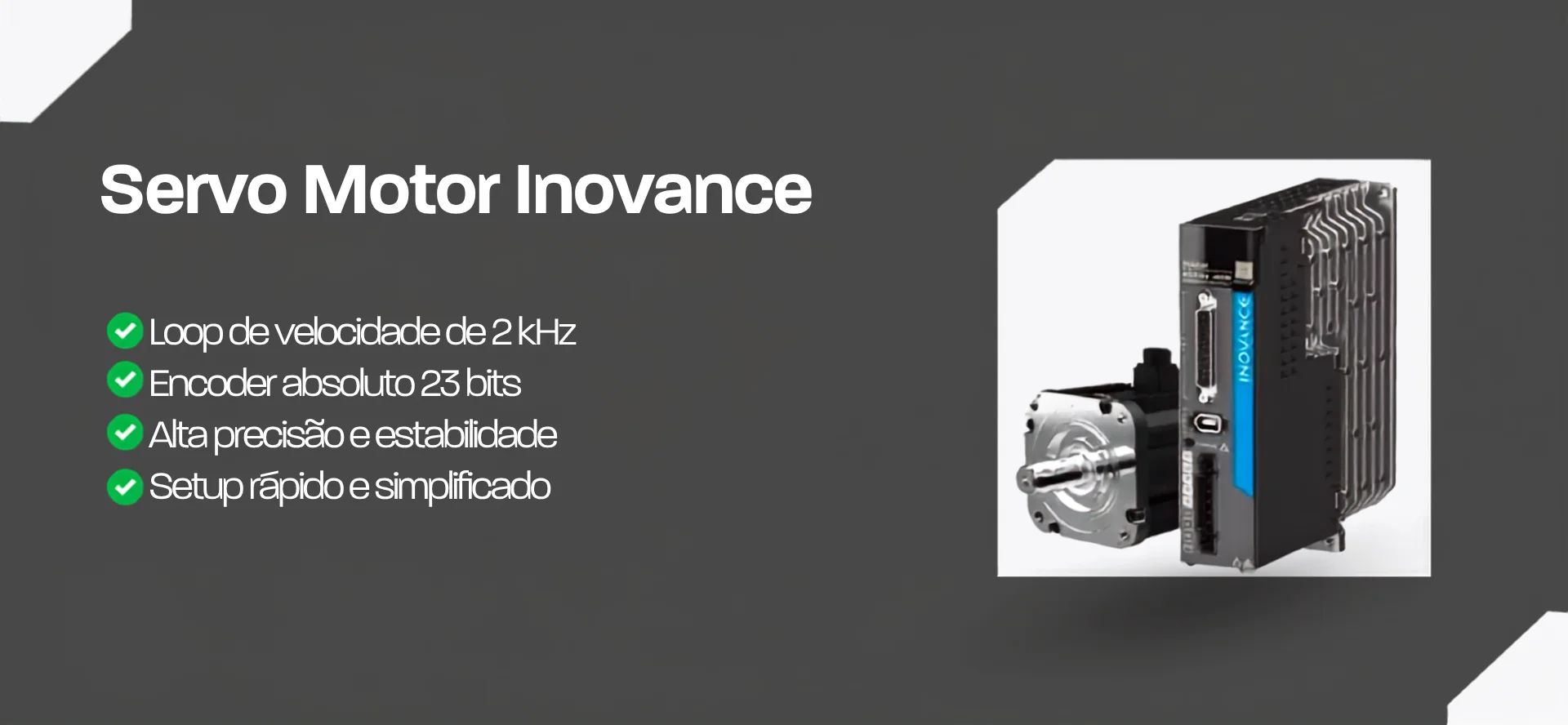

Servo Motor Inovance

Equipado com servomotor Inovance de alto desempenho, o sistema oferece loop de velocidade de 2 kHz e encoder absoluto de 23 bits, garantindo resposta rápida, controle preciso e posicionamento confiável. A estabilidade do conjunto reduz vibrações mesmo em movimentos dinâmicos, o que assegura suavidade operacional e repetibilidade elevada na solda. Com setup rápido, o servomotor Inovance contribui para maior eficiência produtiva, menor tempo de comissionamento e desempenho consistente em aplicações industriais contínuas.

Chiller S&A

O Chiller S&A integrado mantém a temperatura da fonte de laser e do cabeçote dentro da faixa ideal de operação, garantindo estabilidade no feixe e prolongando a vida útil dos componentes. Com resfriamento duplo e controle de variação de ±0,5 °C, o sistema suporta operação contínua, oferecendo proteção contra superaquecimento e alarmes automáticos em caso de anomalias.

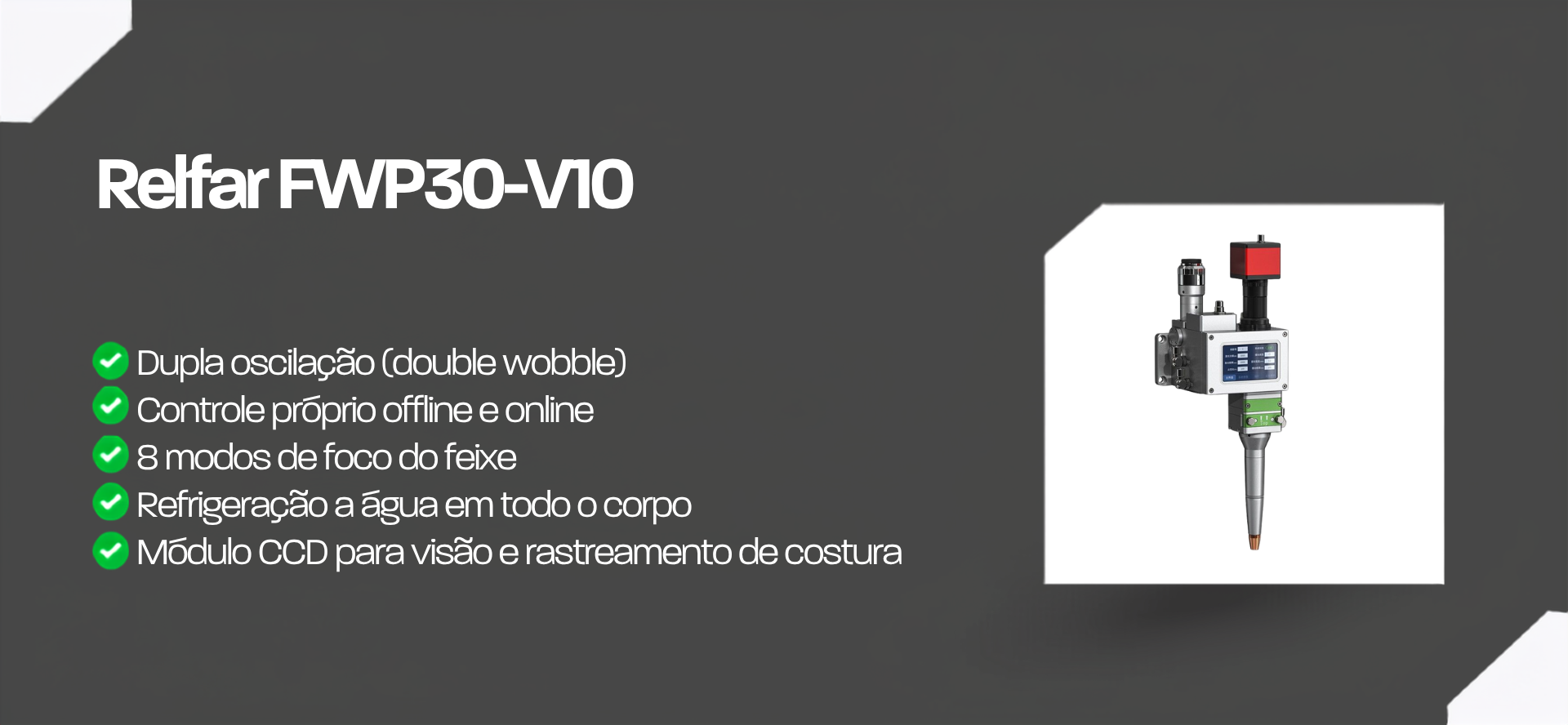

Cabeçote Relfar FWP30-V10

O cabeçote de soldagem a laser FWP30-V10 é um cabeçote galvo de dupla oscilação (double wobble) projetado para soldagem industrial de alta performance. Com sistema de controle próprio compatível com operação offline e online, oferece 8 modos de foco do feixe que podem ser alternados conforme o processo. A estrutura tem refrigeração a água em todo o corpo para maior estabilidade e durabilidade, e o módulo CCD integrado permite acoplar software de visão ou sistema de rastreamento de costura.

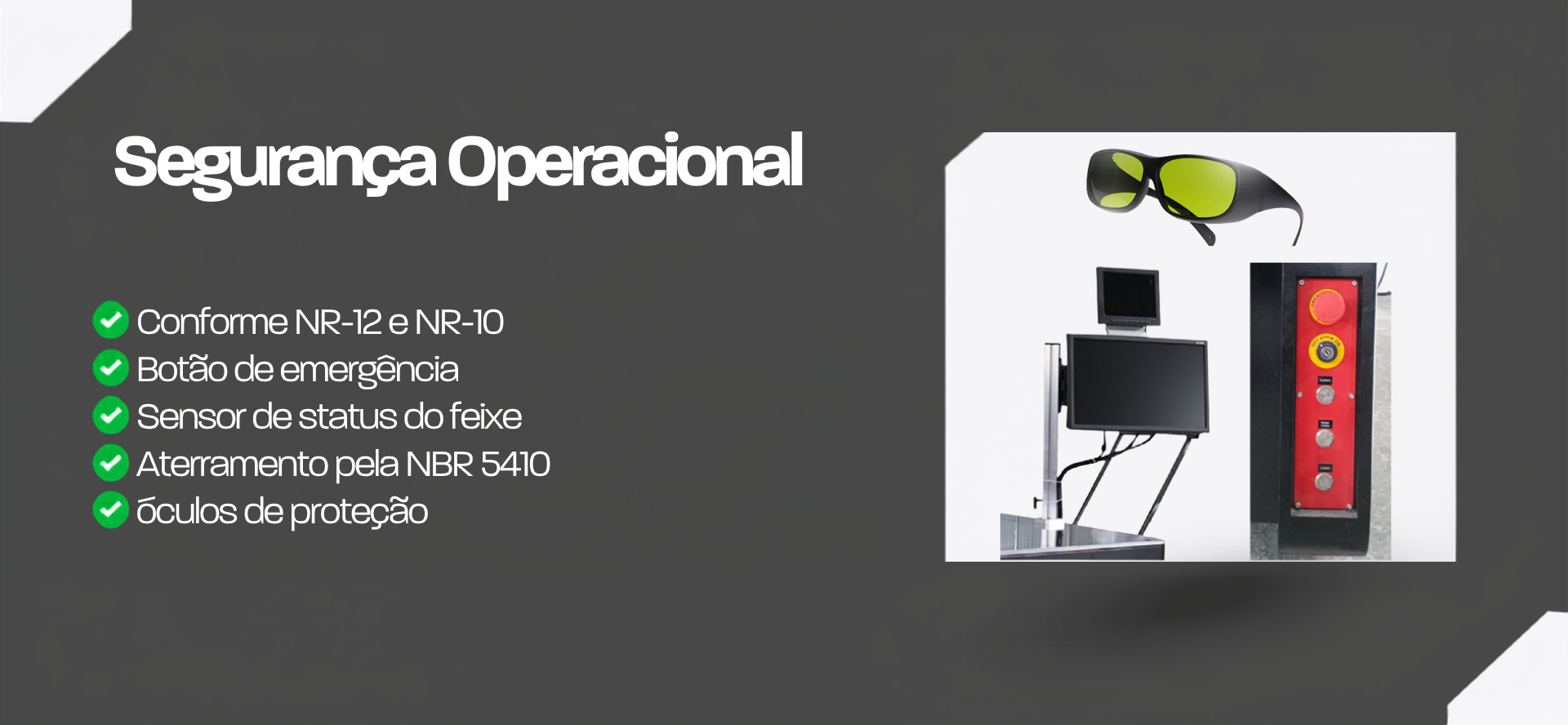

Segurança Operacional

A solda com mesa é um sistema CNC de 3 eixos com fonte de fibra Raycus Classe 4, e a segurança vai além da NR-12: segue também a ABNT NBR ISO 13849-1 e 13849-2 para o sistema de comando e a NBR 5410 na parte elétrica. O botão de emergência corta a alimentação e desativa o feixe na hora, com rearme manual obrigatório. Acima disso roda um sensor de status do feixe que interrompe a emissão em caso de falha, com proteção contra sobrecarga e bloqueio contra reinício automático. Movimento e disparo passam por interlocks, sensores e o clipe de aterramento preso na peça.

A operação com óculos de proteção é obrigatória e o equipamento já acompanha os óculos. A Translaser é a única do Brasil que fornece óculos de proteção a laser com CA.

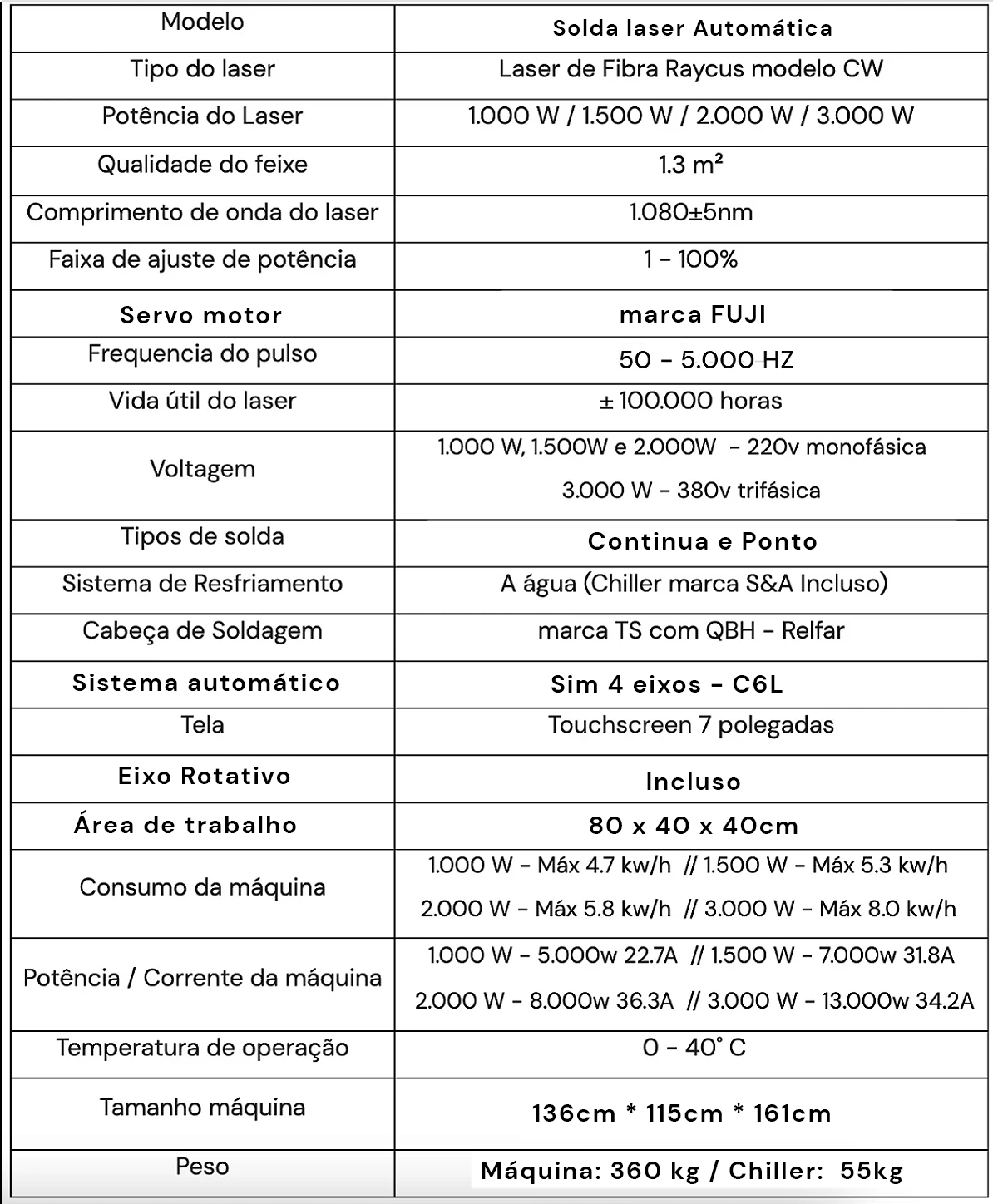

Especificações Técnicas
