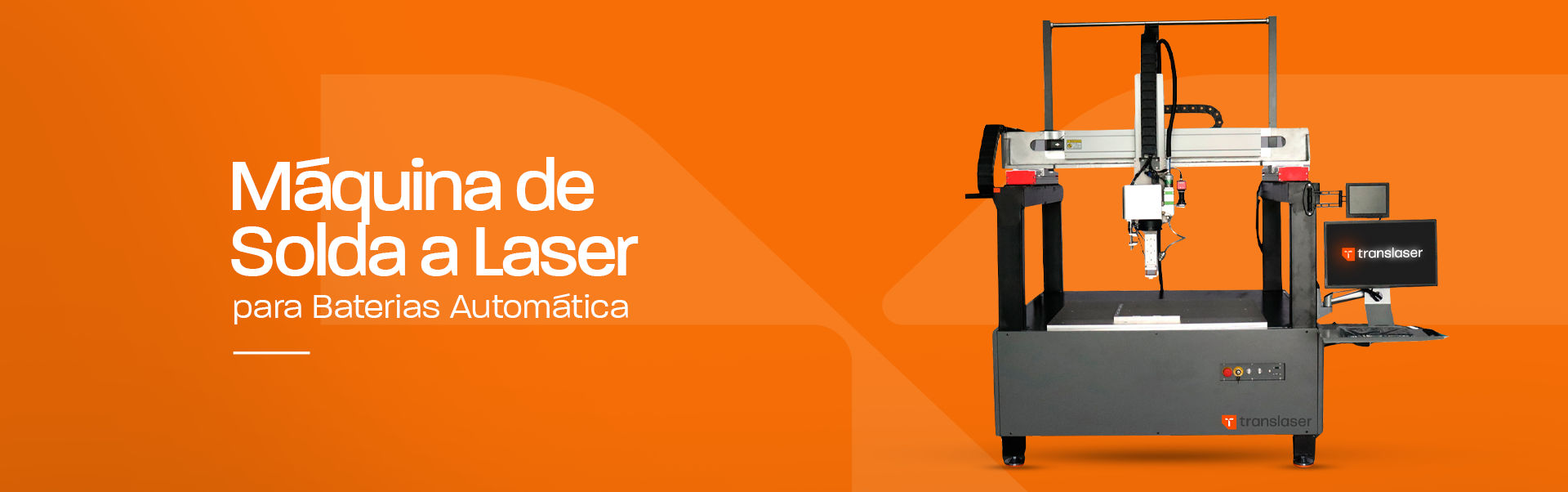

Máquina de Solda a Laser para Baterias Automática

Máquina de Solda a Laser Automática para Baterias - Precisão e Repetibilidade em Série

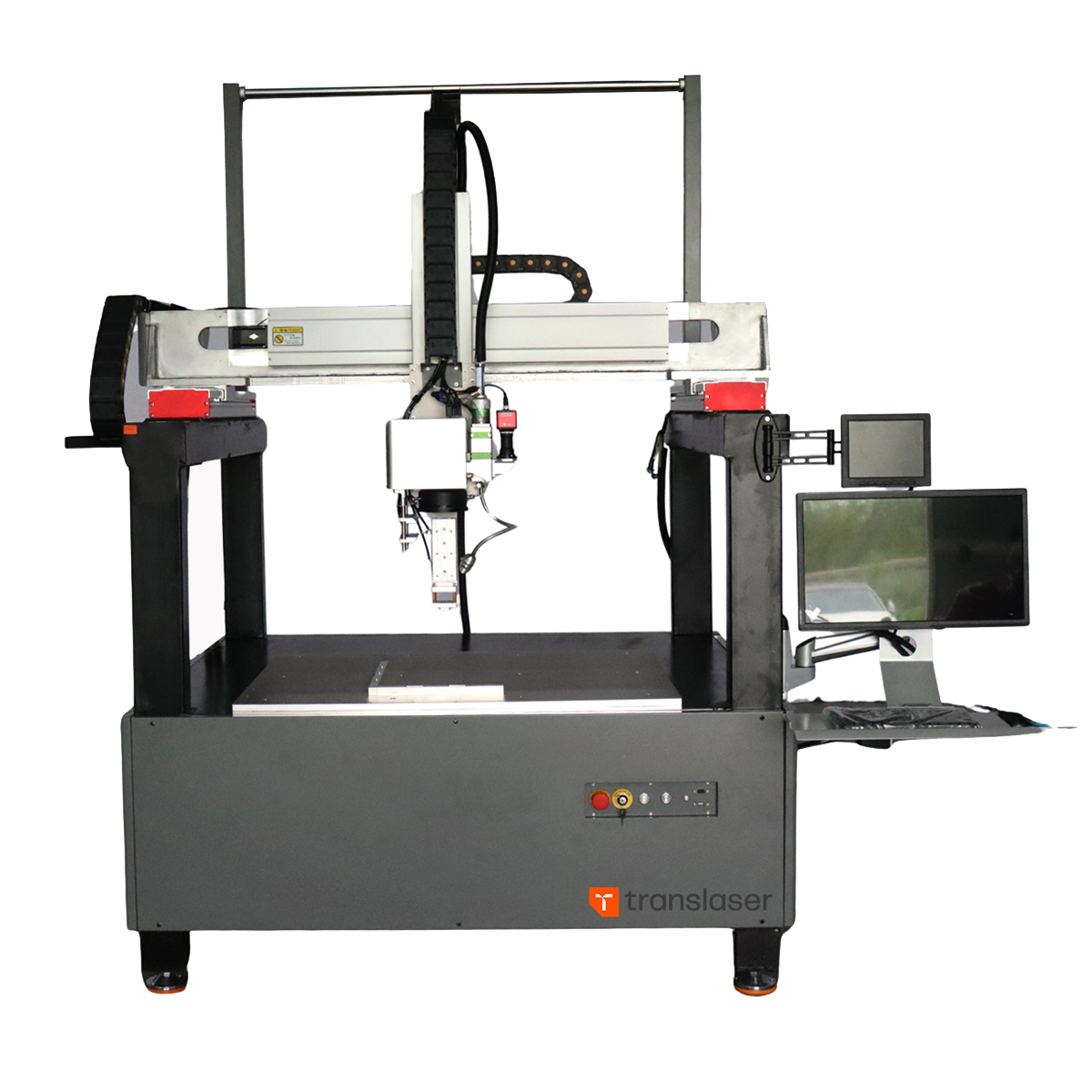

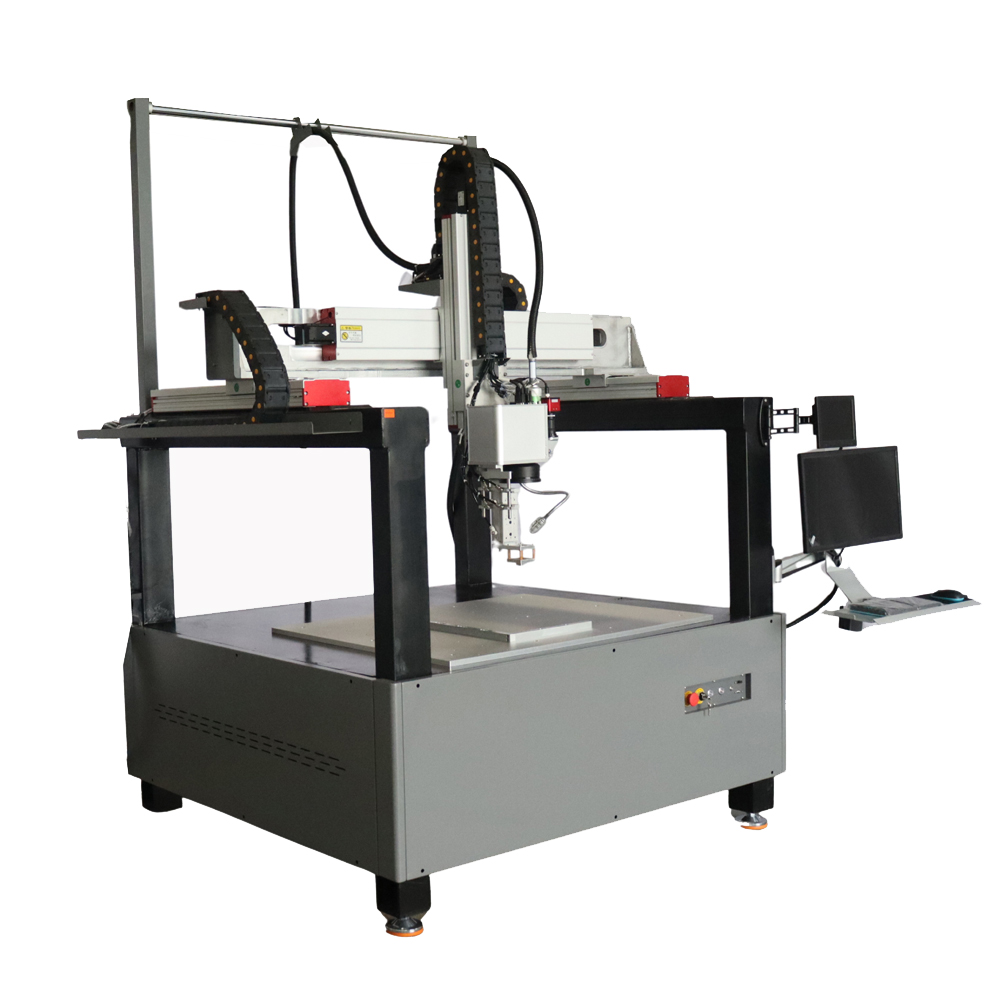

A Máquina de Solda a Laser para Baterias Automática da Translaser é o equipamento de soldagem automatizada de células e módulos de bateria da linha, que entrega precisão, repetibilidade e processo limpo em escala industrial. Com sistema automático de 6 eixos C6S e mesa servo-controlada, solda abas, pólos e válvulas de pacotes de células com conexões seguras e consistentes, eliminando a falha humana e reduzindo o custo por peça.

É indicada para fabricantes de baterias de íon-lítio, usadas em veículos elétricos, sistemas de armazenamento e eletrônicos, e para qualquer linha que exija soldagem em série de alta confiabilidade. Trabalha aço carbono, inox e alumínio em soldas lisa, costura e autógena, atendendo desde a vedação de carcaças prismáticas até a fixação precisa de válvulas de segurança. O baixo impacto térmico preserva os componentes internos sensíveis durante a soldagem.

Acompanha fonte de laser de fibra Raycus (comprimento de onda de 1.080 nm), cabeçote de solda Relfar FWF30-F10, sistema automático de 6 eixos C6S com alimentador de chapa integrado ao software da máquina e refrigeração a água por chiller incluso, que mantém a temperatura estável em jornadas longas. A interface é touchscreen de 8 polegadas em português com câmera de visualização. A capacidade de solda acompanha a potência escolhida, e quanto maior a potência, maior a espessura soldável em cada material. A profundidade e a espessura soldável variam conforme material e parâmetros de processo.

Materiais Compatíveis

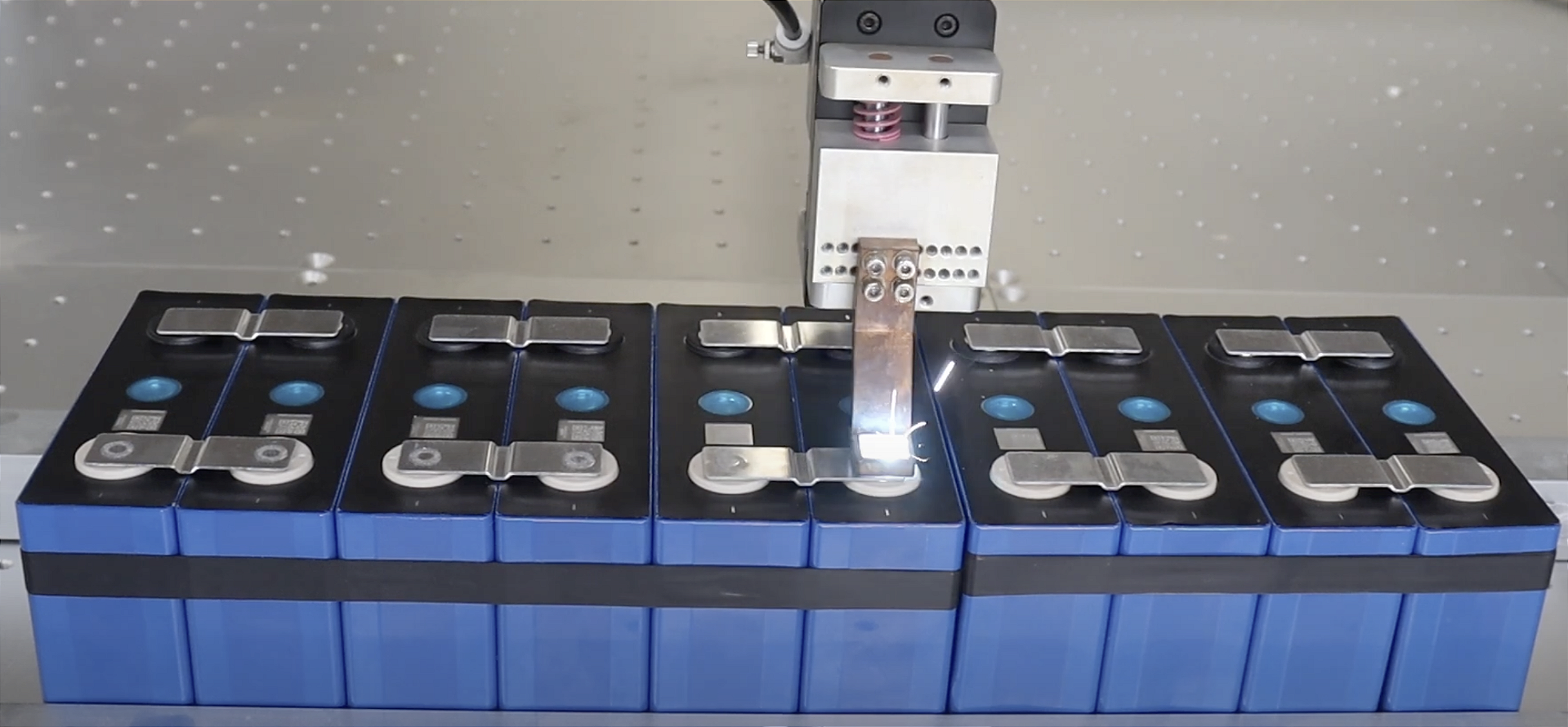

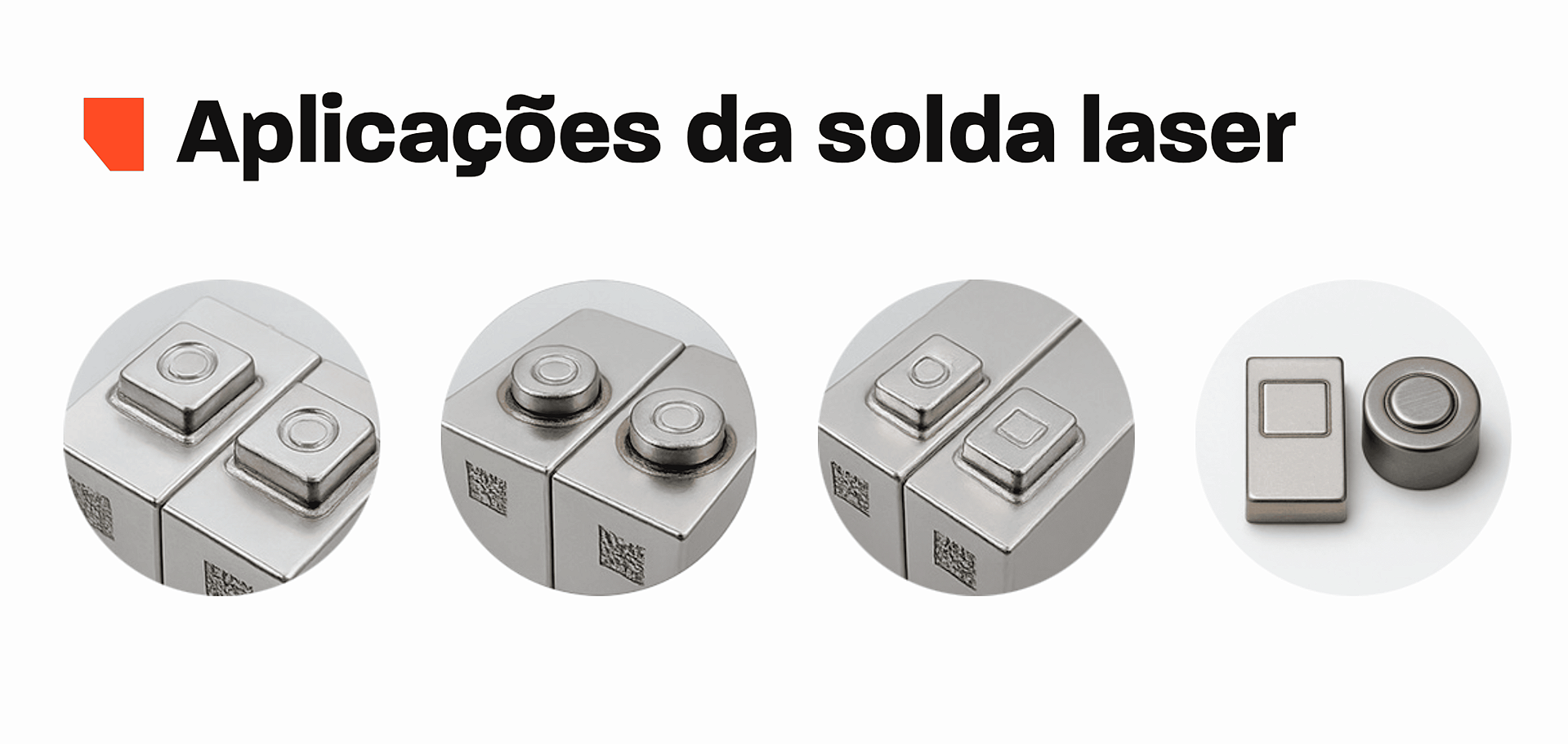

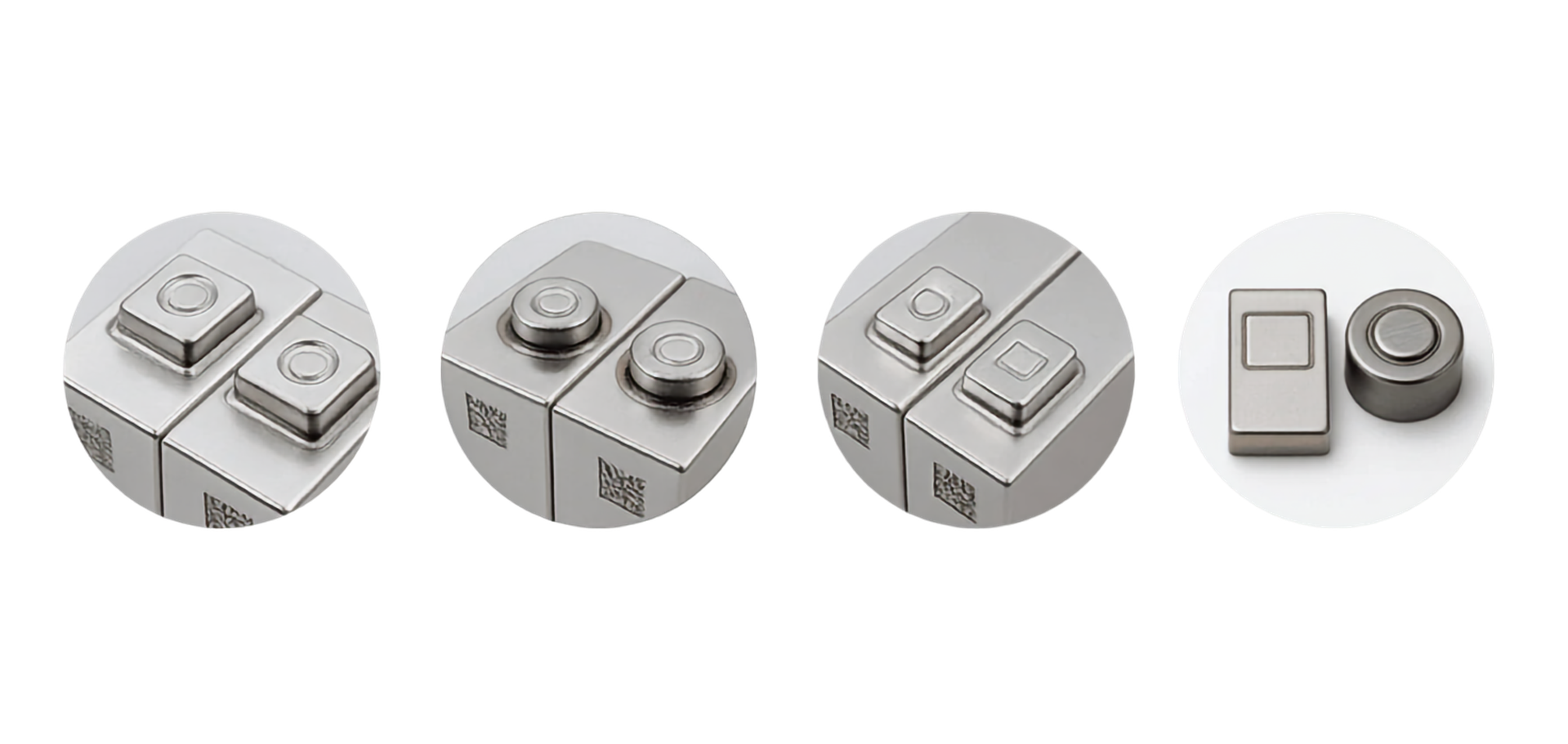

A máquina opera com sistema automático de 6 eixos C6S e mesa servo-controlada dedicada à solda de componentes de bateria. Os modos de solda lisa, costura e autógena cobrem desde a junção de abas e pólos em pacotes de células até a vedação de carcaças de alumínio e aço das baterias prismáticas. O resultado é uma solda homogênea, com acabamento suave que reduz a necessidade de polimento e aumenta a produtividade da linha.

Relação entre Potência e Espessura de Solda

A espessura máxima que a máquina solda em cada material está diretamente ligada à potência da fonte laser. Quanto maior a potência, maior a capacidade de penetração e a velocidade em chapas mais espessas. A tabela abaixo apresenta essa relação para os principais metais em cada configuração disponível, servindo de referência para dimensionar a máquina conforme a aplicação do seu processo produtivo.

Fonte de Laser de Fibra Raycus

A fonte de laser é o coração da máquina, responsável por potência, precisão e estabilidade no processo. Este modelo utiliza fonte de laser de fibra Raycus modelo CW, com comprimento de onda de 1.080 ± 5 nm e faixa de ajuste de potência de 1 a 100%. A Translaser é distribuidora oficial e autorizada Raycus no Brasil, oferecendo suporte e assistência direto da fábrica.

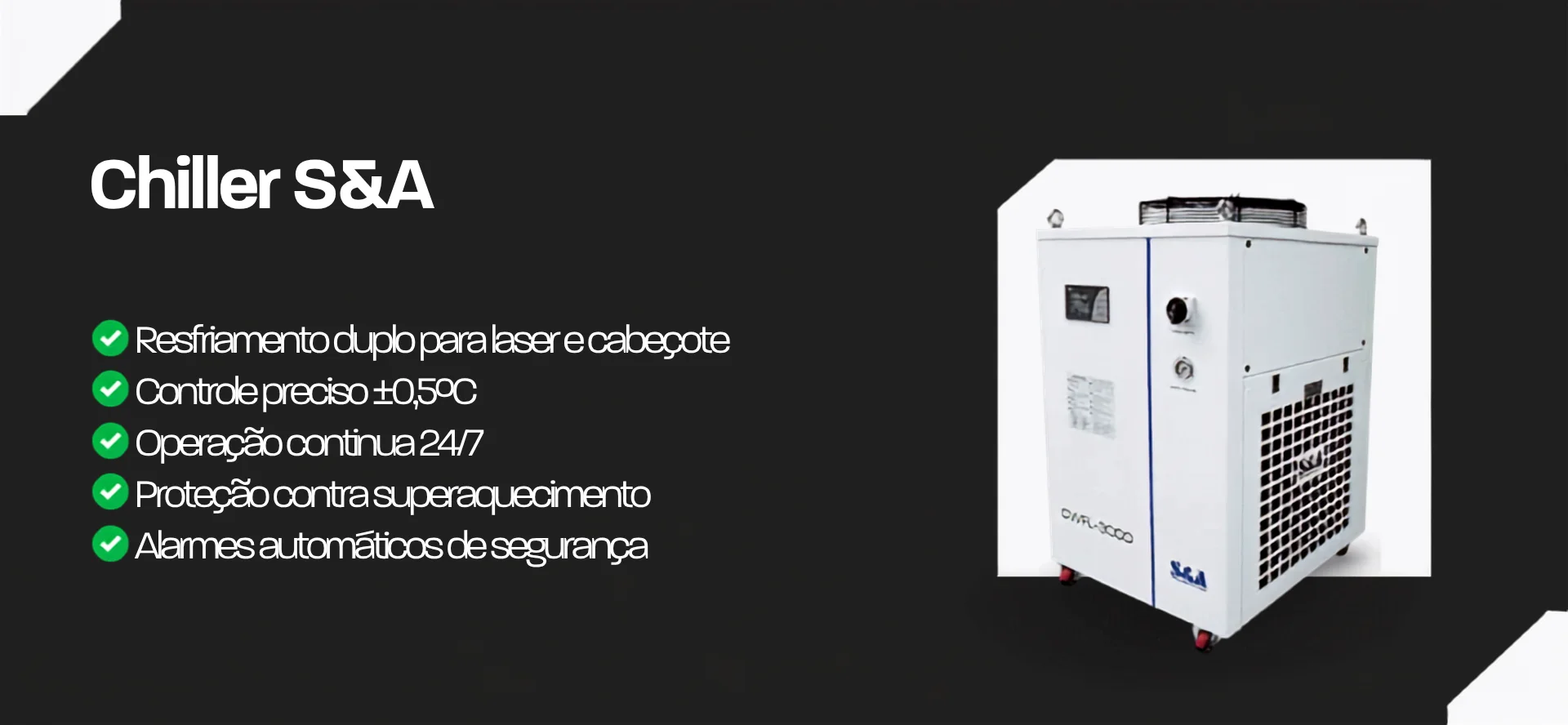

Chiller S&A

O Chiller S&A integrado mantém a temperatura da fonte de laser e do cabeçote dentro da faixa ideal de operação, garantindo estabilidade no feixe e prolongando a vida útil dos componentes. Com resfriamento duplo e controle de variação de ±0,5 °C, o sistema suporta operação contínua, oferecendo proteção contra superaquecimento e alarmes automáticos em caso de anomalias.

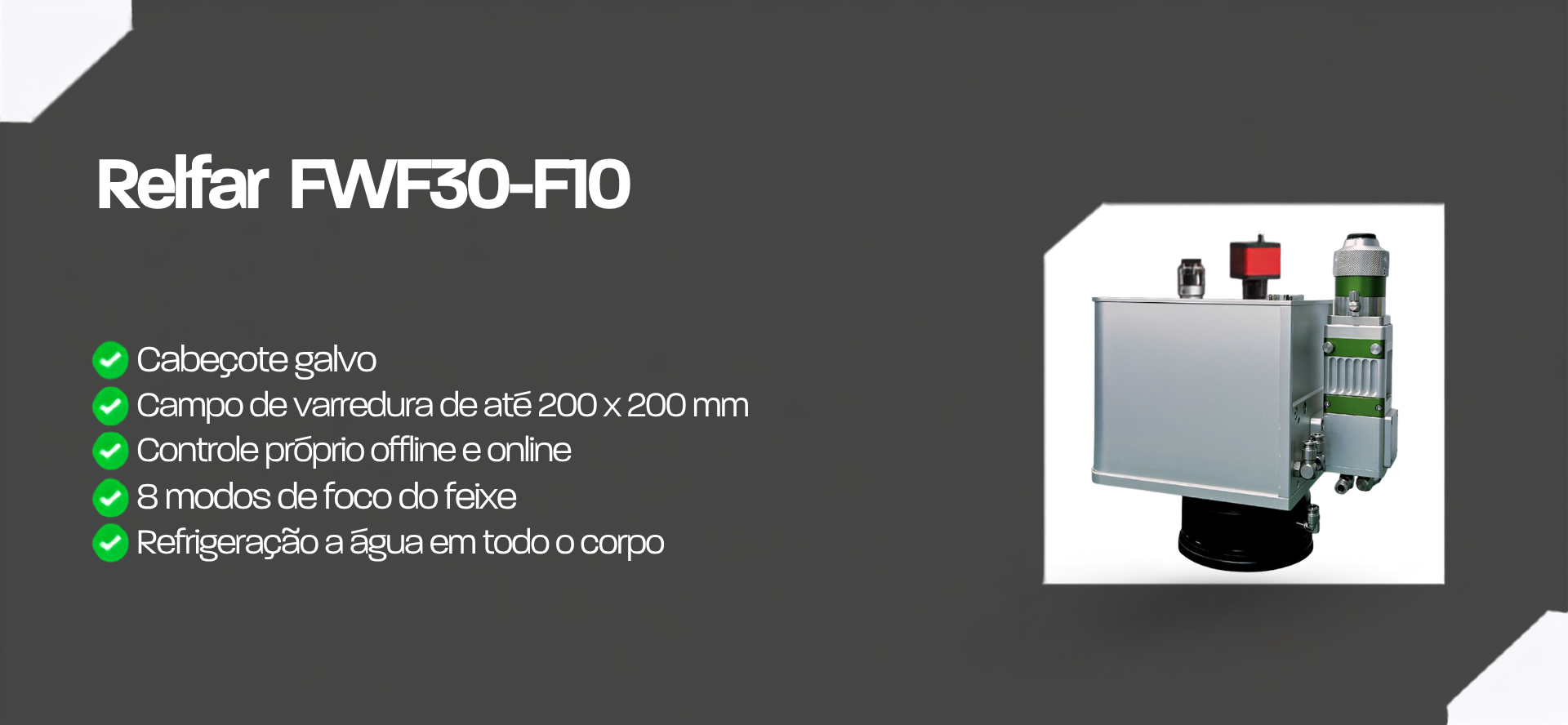

Cabeçote Relfar FWF30-F10

O cabeçote de soldagem a laser FWF30-F10 é um cabeçote galvanométrico industrial projetado para soldagem automatizada de alta precisão. Com lente F-theta, permite personalizar livremente a trajetória de processamento dentro da área de varredura e realizar soldagem focada em grande área, com opções de campo de até 200 x 200 mm. Suporta potência de até 3000W e conexão de fibra padrão QBH. O sistema de controle é de desenvolvimento próprio e opera nos modos offline e online, com 8 modos de foco do feixe que podem ser alternados conforme o processo. A estrutura conta com refrigeração a água em todo o corpo para maior estabilidade e durabilidade, e as lentes seguem um design modular tipo gaveta que facilita a troca. Um sopro lateral de gás protege a lente contra respingos durante a solda.

Segurança Operacional

A Máquina de Solda a Laser para Baterias Automática atende à NR-12, com laudo de apreciação de riscos assinado por engenheiro habilitado e ART registrada no CREA. O sistema é de operação automática em 6 eixos C6S, com mesa servo-controlada e gabinete que confina a zona de solda, mantendo o operador fora da área de emissão durante o ciclo.

Traz botão de emergência de acionamento imediato e proteções mecânicas fixas, além de tela touchscreen de 8 polegadas em português com câmera de visualização, que permite acompanhar o processo sem aproximar o rosto da peça. Por ser laser de fibra Raycus Classe 4, comprimento de onda 1.080 nm, a operação segue à risca os procedimentos de segurança: os óculos de proteção com CA do MTE acompanham a máquina e bloqueiam 99% da radiação na faixa de 1000 a 1100 nm com qualidade OD+7. O resfriamento é a água, com chiller S&A incluso que controla a temperatura do laser e do cabeçote dentro de ±0,5 °C e dispara alarme automático em caso de anomalia, barreira contra superaquecimento.

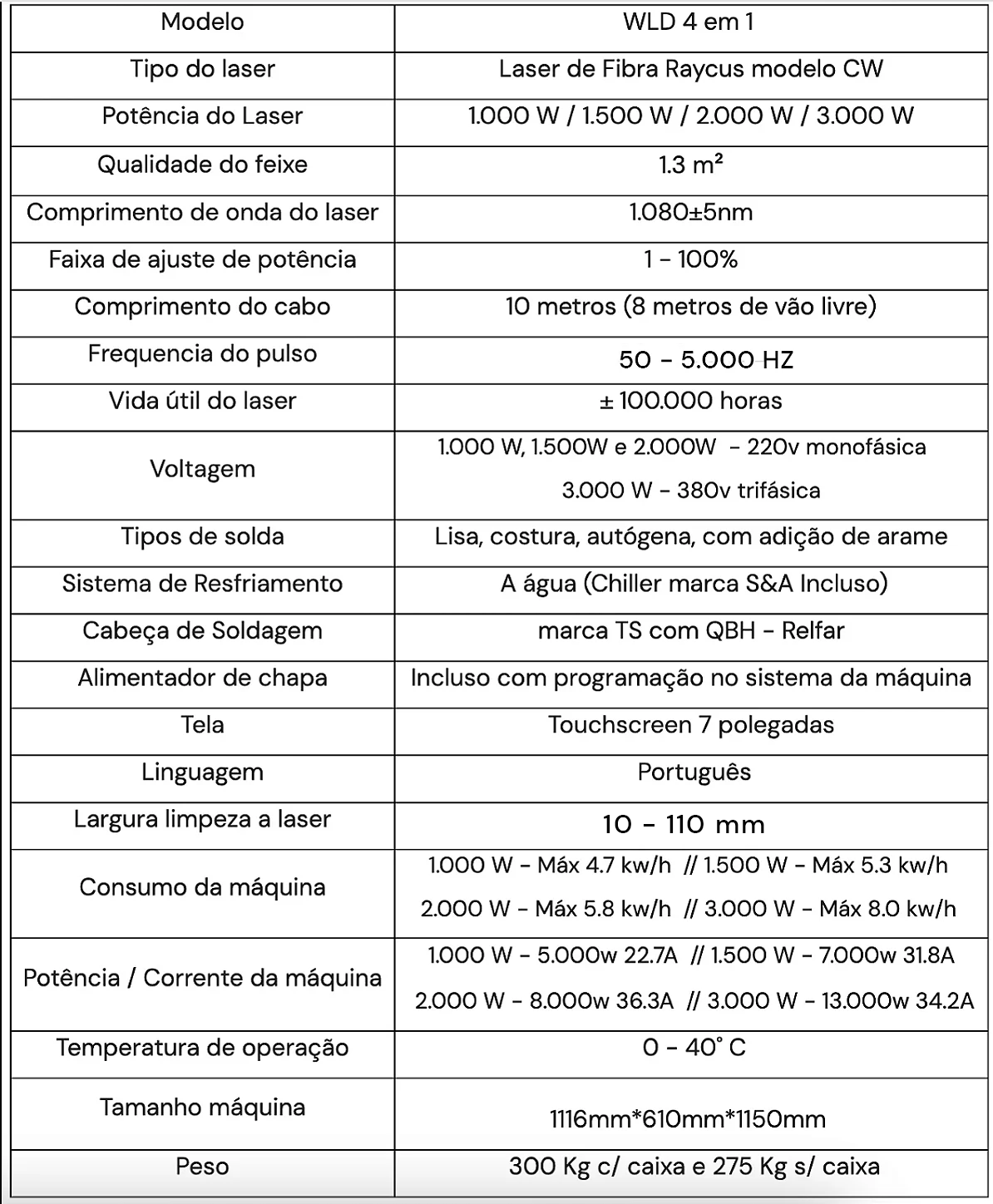

Especificações Técnicas
