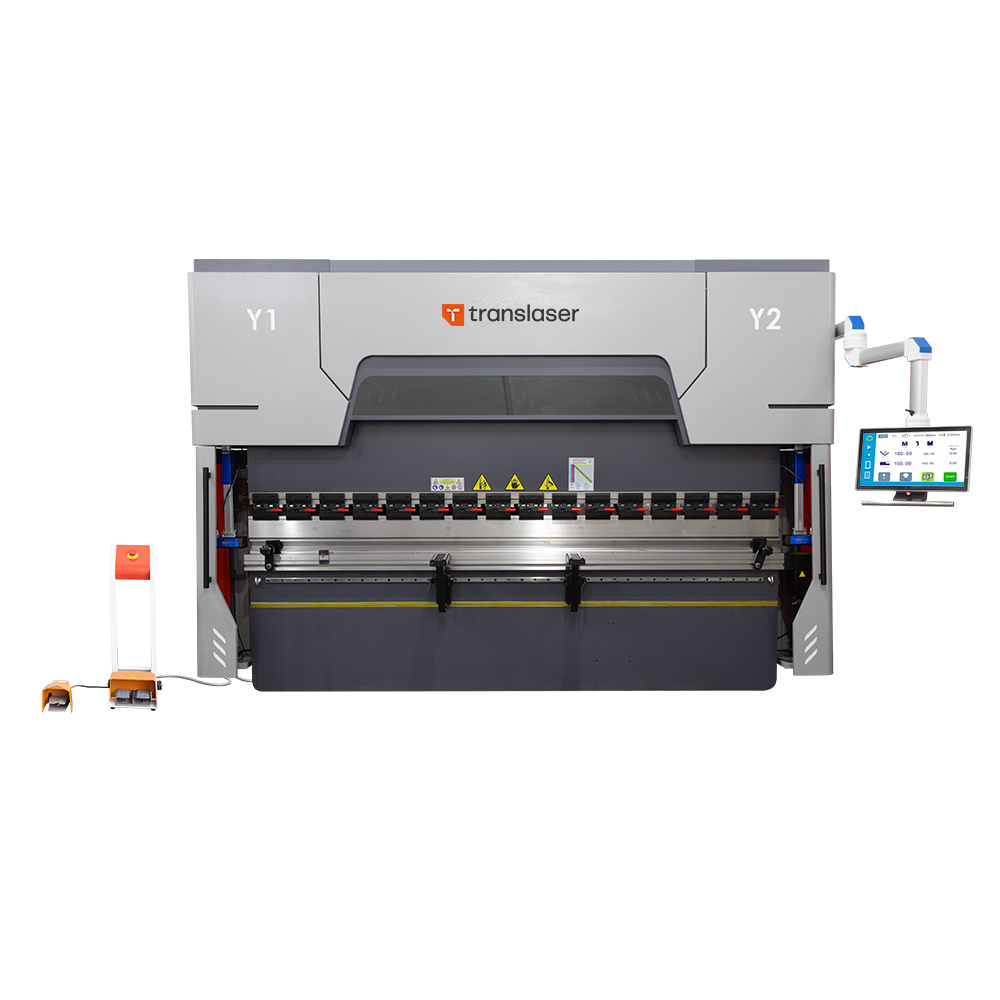

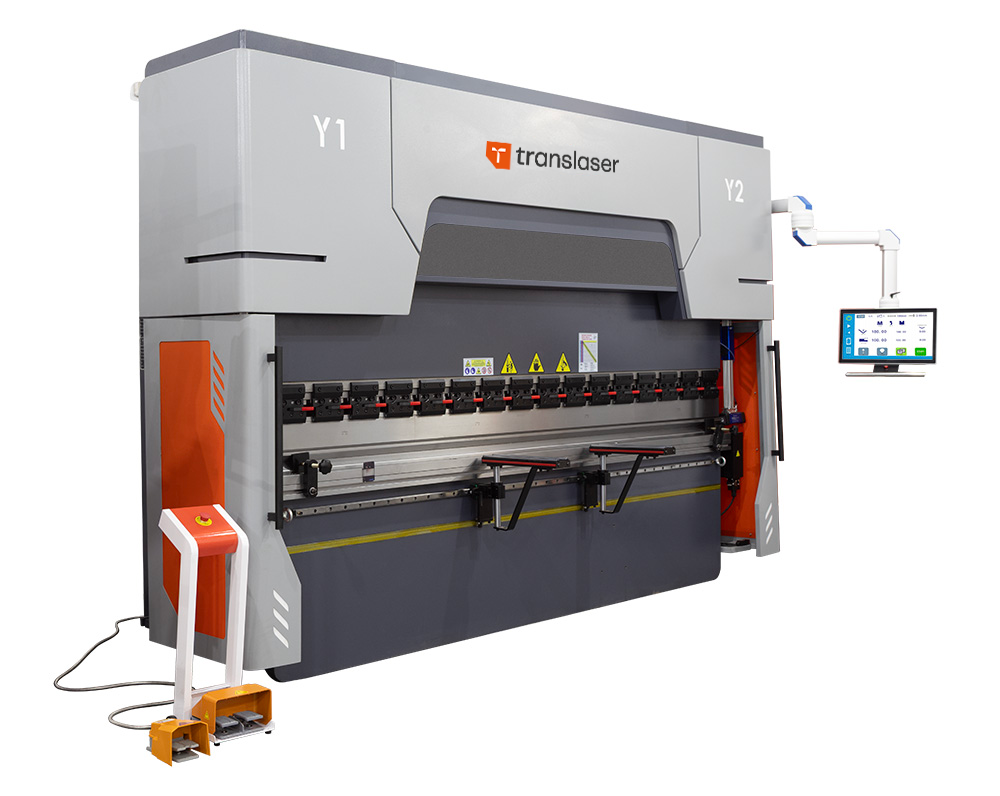

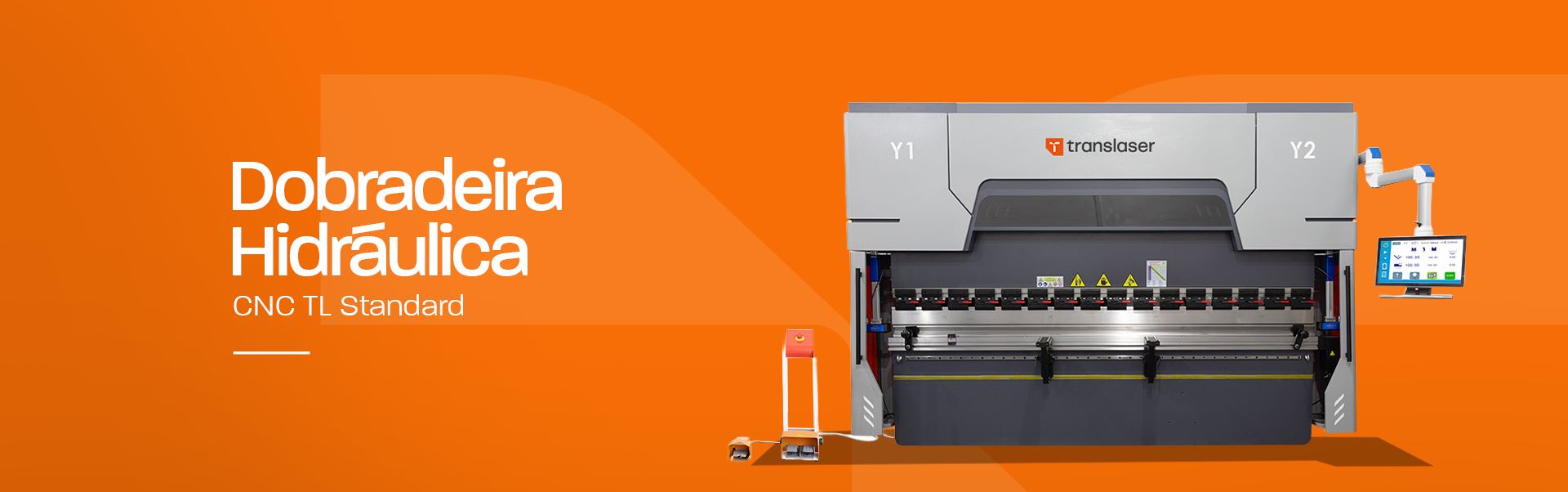

Dobradeira Hidráulica CNC TL Standard

Precisão e Robustez para Dobragem Industrial Avançada

A Dobradeira CNC TL Standard da Translaser é a linha de dobra de alto desempenho da marca, feita para dobrar chapa com precisão e manter esse padrão do primeiro ao último ciclo, em produções intensas e de alta repetibilidade. Disponível de 40T a 600T e mesas de 1600 a 4000 mm, atende da chapa média à conformação pesada de grande porte. O controlador CNC ET18 comanda ângulo, força e posicionamento em tempo real, com correção automática que compensa variações de espessura e retorno elástico da chapa antes que virem peça fora de medida, entregando dobras idênticas em série e reduzindo o refugo a quase zero.

O diferencial exclusivo é o sistema de coroamento CNC, que corrige a deflexão da mesa durante a dobra e mantém o ângulo uniforme em toda a extensão da chapa. Sustentando esse ritmo está a estrutura monobloco em aço 42CrMo, tratada termicamente para aliviar tensões internas e resistir à deformação mesmo em jornadas contínuas, o que preserva a rigidez da máquina e a precisão da dobra ao longo do tempo. O conjunto se completa com componentes de linha industrial e um pacote de segurança conforme a NR-12, com sensores laser e parada emergencial no pedal, que protege o operador sem interromper o fluxo de trabalho.

Aplicações da dobradeira CNC

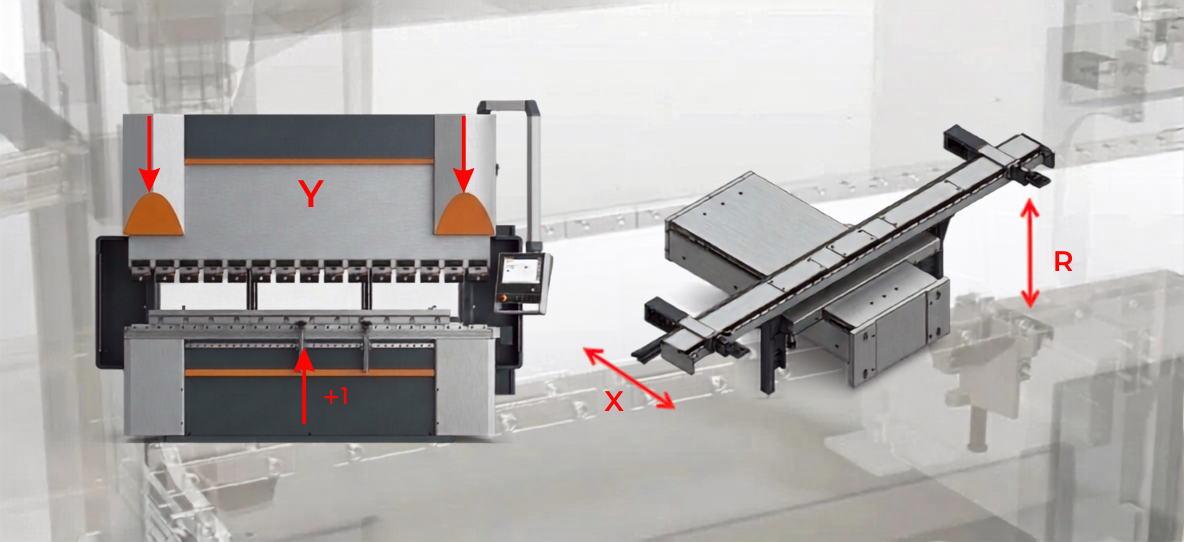

Sistema de 4 + 1 Eixos

A TL Standard trabalha com 4 + 1 eixos controlados por CNC, cobrindo desde o avanço dos cilindros até a compensação da mesa. Os eixos Y1 e Y2 acionam os dois cilindros hidráulicos de forma independente e sincronizada, mantendo o movimento do avental paralelo e o ângulo constante em toda a largura da chapa. O eixo X posiciona o backgauge em profundidade e o eixo R regula a altura dos dedos de encosto, o que garante o mesmo batente em cada peça. O quinto eixo é o V, responsável pelo coroamento: corrige a deflexão da mesa sob carga e mantém a dobra uniforme de uma ponta à outra. São quatro eixos de posicionamento e força mais o eixo de compensação, todos comandados pelo ET18.

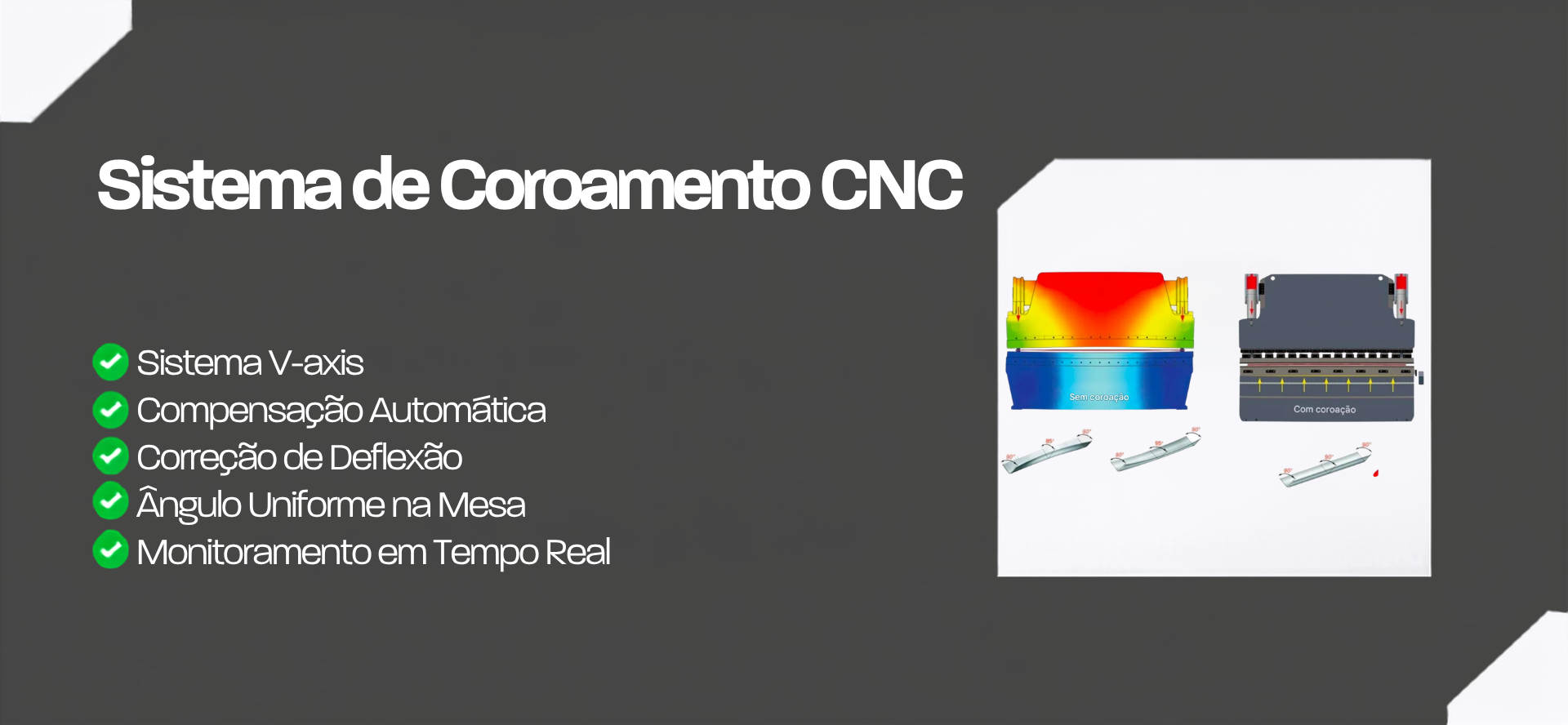

Sistema de Coroamento CNC

O coroamento CNC é um diferencial exclusivo da TL Standard, garantindo dobras uniformes ao longo de toda a mesa, independentemente da espessura da chapa ou da força aplicada. O sistema V-axis ajusta a mesa automaticamente, corrigindo a deflexão causada pela carga durante a dobra, e o monitoramento em tempo real via controlador ET18 assegura que a força esteja distribuída de forma homogênea de ponta a ponta. Combinado à estrutura reforçada em aço temperado, o resultado é o mesmo ângulo em toda a extensão da peça, mesmo em operações intensas.

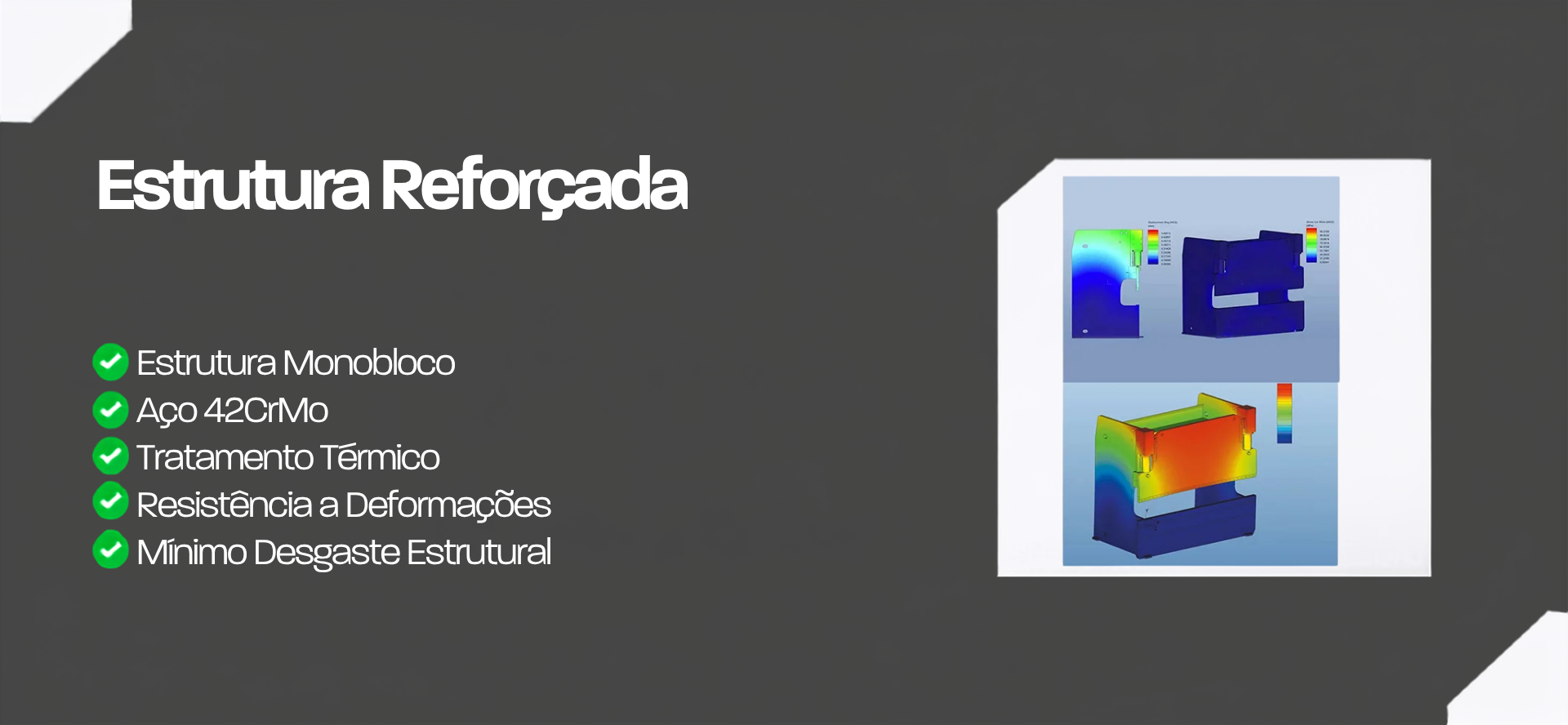

Estrutura Reforçada

A estrutura da Dobradeira CNC TL Standard foi projetada para suportar operações intensas sem comprometer a precisão ou a integridade da máquina. Fabricada em aço 42CrMo, a estrutura monobloco passa por um rigoroso processo de tratamento térmico, eliminando tensões internas e garantindo resistência contra deformações, mesmo em ciclos contínuos de operação. Essa construção robusta permite que a TL Standard opere com tonelagem de até 600T, garantindo ciclos contínuos com mínimo desgaste estrutural. Ideal para indústrias que demandam produtividade em larga escala sem comprometer a qualidade do acabamento.

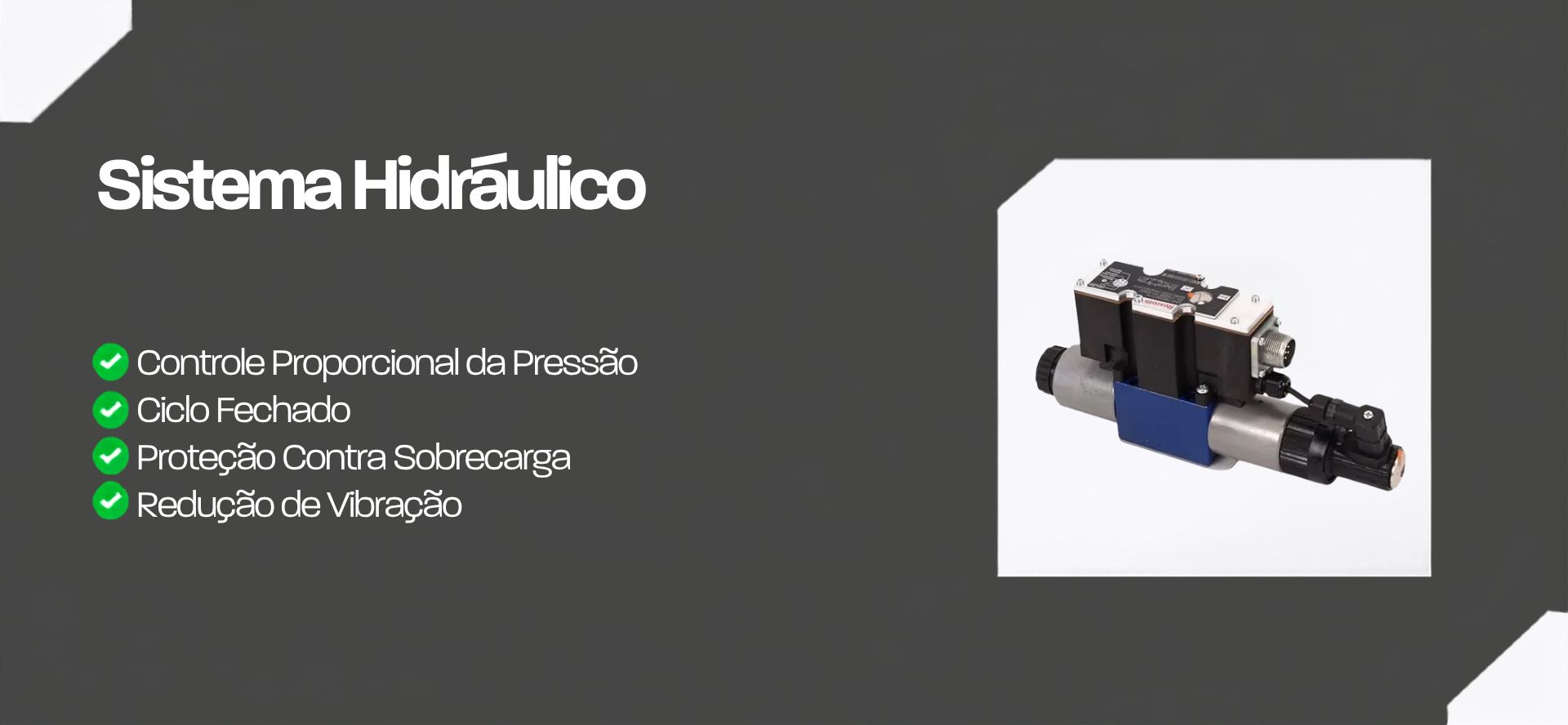

Sistema Hidráulico

O sistema hidráulico da Dobradeira CNC TL Standard foi desenvolvido para garantir força constante e operação suave em cada ciclo de dobra. Com componentes de alta qualidade da Bosch-Rexroth, o sistema oferece controle proporcional da pressão, ajustando a força em cada ponto da chapa e evitando sobrecargas. O circuito fechado reduz vazamentos, estabiliza a pressão e prolonga a vida útil dos componentes, enquanto os sensores integrados interrompem o ciclo diante de picos ou falhas. Os eixos Y1 e Y2 são monitorados em tempo real pela régua ótica GIVI, permitindo ajustes automáticos e mantendo a precisão milimétrica em cada dobra, com alta performance e baixo consumo de energia.

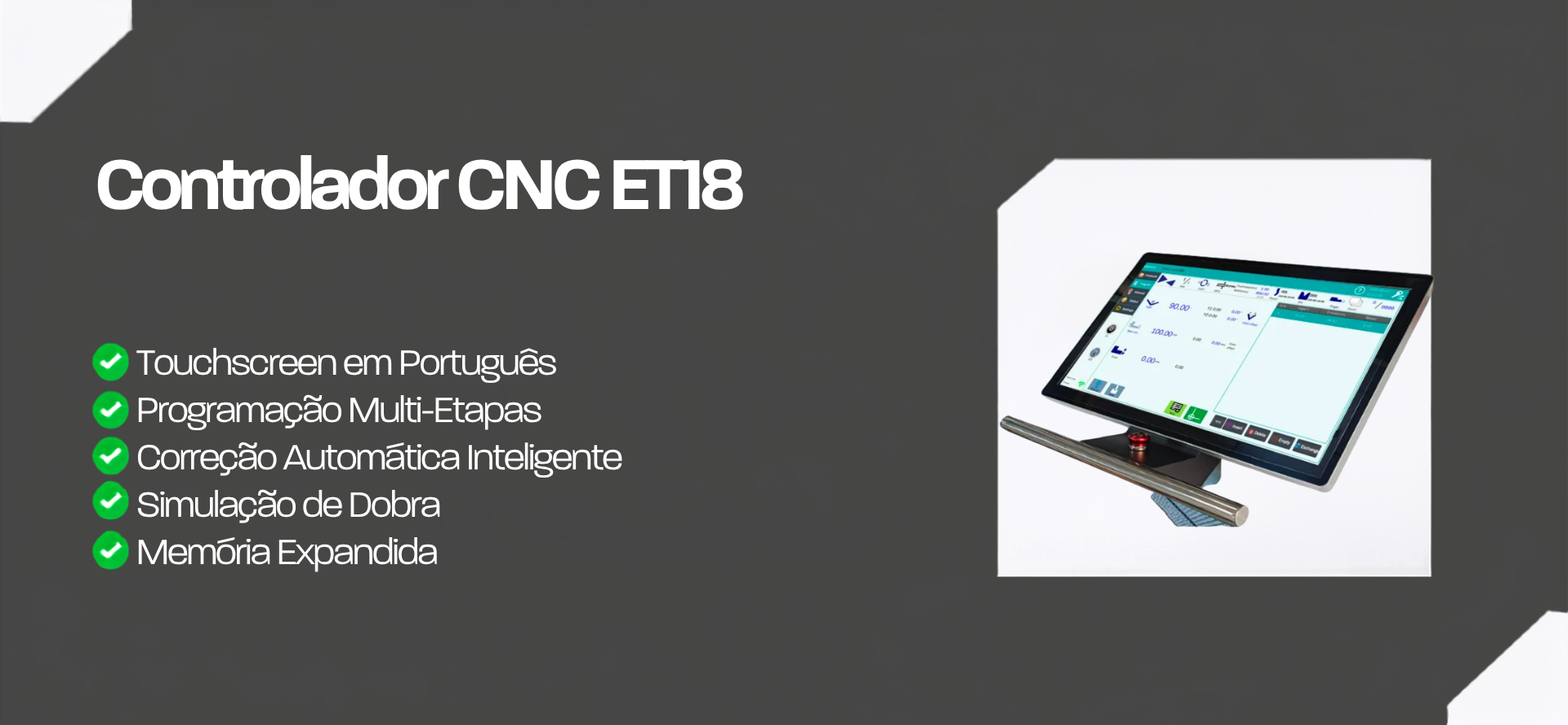

Controlador CNC ET18

A TL Standard é equipada com o controlador CNC ET18, um sistema de última geração que eleva o nível de controle, precisão e versatilidade nos processos de dobra. A interface touchscreen em português, de alta resolução, dá acesso rápido aos parâmetros e permite programação multi-etapas, ajustando profundidade, ângulo e velocidade em um único processo. A correção automática inteligente detecta variações de espessura e ângulo e aplica ajustes em tempo real, garantindo repetibilidade e eliminando retrabalho. A memória expandida armazena múltiplos programas por tipo de peça, e a função de simulação permite visualizar cada etapa antes da execução, identificando possíveis colisões. O monitoramento em tempo real exibe ângulo, pressão e posição, com alertas visuais para qualquer variação fora do padrão.

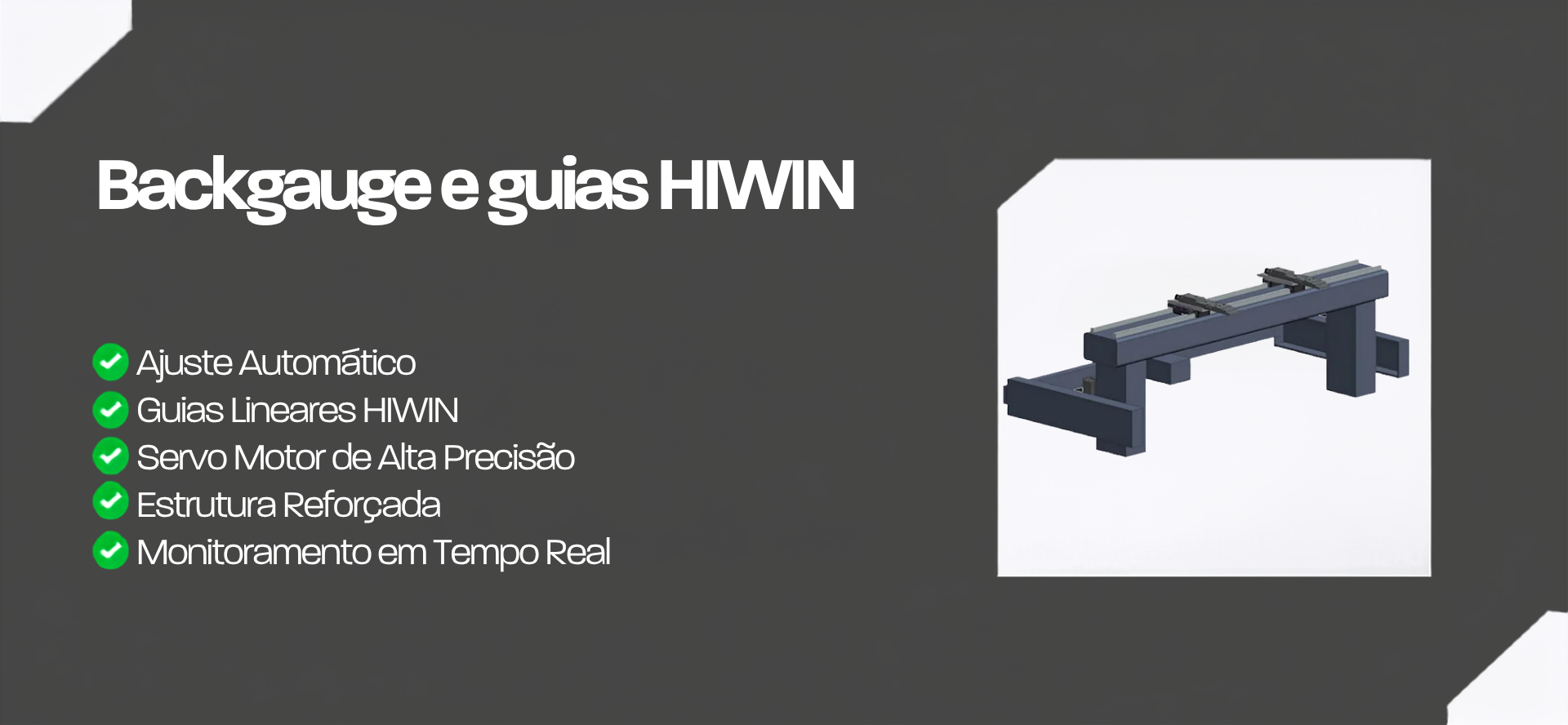

Backgauge e guias HIWIN

O sistema de backgauge da TL Standard foi desenvolvido para garantir posicionamento preciso da chapa em cada ciclo de dobra. Equipado com guias lineares HIWIN e servo motor de alta precisão, o sistema assegura ajustes rápidos e sem folgas, com controle programável e posicionamento milimétrico para cada etapa. A estrutura reforçada suporta cargas pesadas sem comprometer a estabilidade, e o monitoramento em tempo real minimiza erros e retrabalhos. É ideal para dobras sequenciais e produções em massa, assegurando que cada peça saia exatamente igual à anterior.

Motor Siemens

A TL Standard está equipada com o motor Siemens, referência mundial em potência, eficiência e durabilidade. Desenvolvido para suportar operações contínuas, o motor Siemens oferece alto torque e resposta rápida, essenciais para ciclos de dobra intensos e aplicações industriais pesadas. Mantém o desempenho estável mesmo sob carga máxima, com baixo consumo de energia, operação silenciosa e manutenção reduzida graças à construção robusta e ao sistema de lubrificação interna. É o coração da máquina, garantindo desempenho constante e confiabilidade absoluta em operações de alto rendimento.

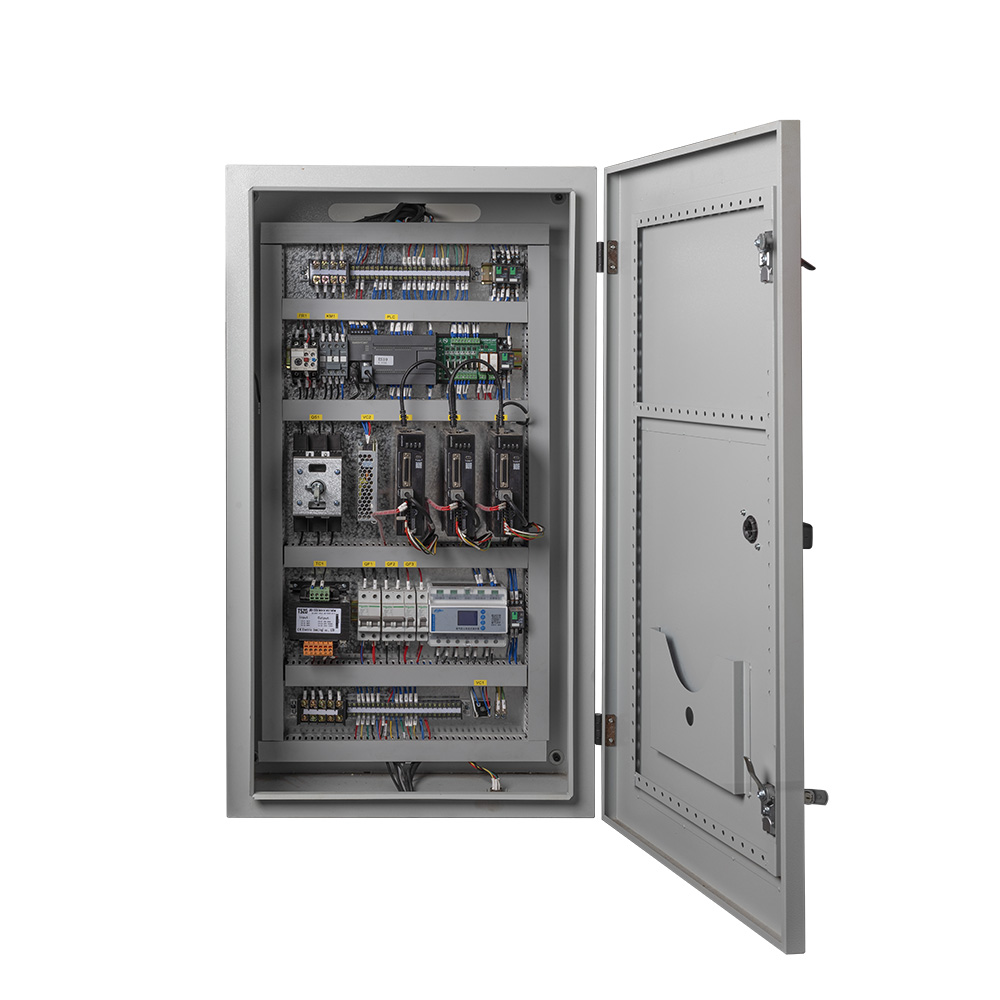

Sistema Elétrico Schneider

A TL Standard está equipada com um sistema elétrico completo da Schneider, reconhecida globalmente pela qualidade e confiabilidade de seus componentes. Esse sistema proporciona proteção avançada contra falhas elétricas, assegurando a operação contínua da máquina com máxima segurança. O sistema Schneider oferece à TL Standard um controle elétrico robusto, preciso e seguro, assegurando operações contínuas, proteção contra falhas e uma estrutura elétrica pronta para suportar ciclos intensos de produção.

Segurança Operacional

A TL Standard foi projetada para operar com segurança conforme a NR-12, protegendo o operador e prevenindo acidentes durante os ciclos de dobra. O pedal de comando conta com botão de parada emergencial para interrupção imediata do ciclo, e um sistema de sensores laser monitora a zona de risco em tempo real, interrompendo o movimento assim que um objeto ou pessoa atravessa a área durante a dobra. O sistema de resfriamento integrado mantém a temperatura do óleo hidráulico e dos componentes elétricos sob controle, evitando superaquecimentos em jornadas contínuas.

Especificações Técnicas
