Dobradeira Hidráulica CN TL Basic

Precisão e Eficiência para Operações de Dobragem Industrial

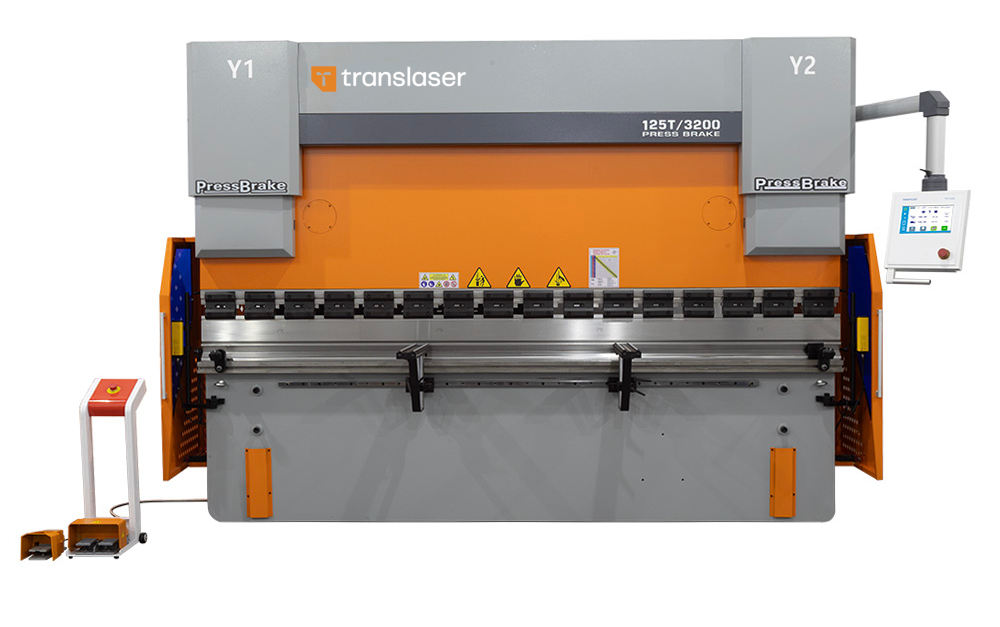

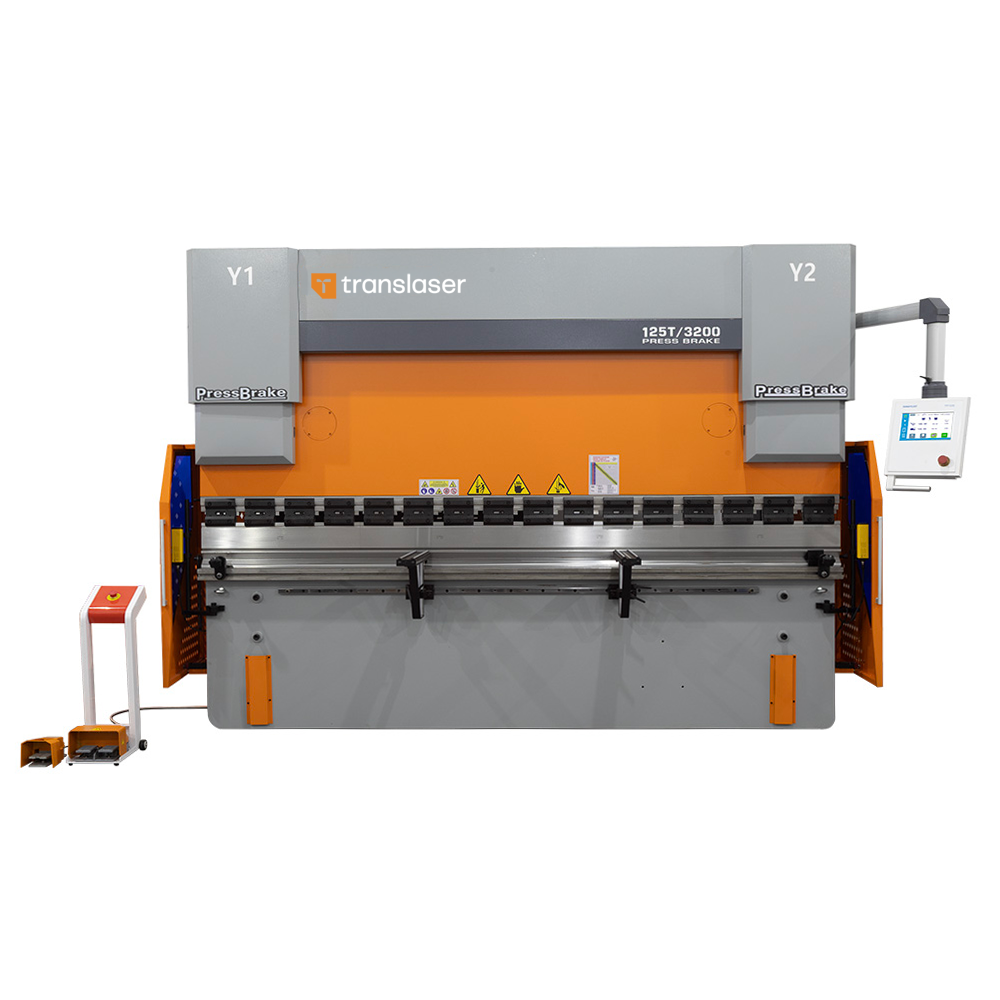

A Dobradeira CN TL Basic da Translaser é a linha de dobra de comando numérico de entrada da marca, feita para dobrar chapa com precisão e manter esse padrão do primeiro ao último ciclo, seja em uma peça avulsa ou em um lote de centenas. Disponível de 30T a 600T e mesas de 1600 a 6000 mm, atende desde a serralheria que dobra chapa fina até a indústria que trabalha chapas de até 15 mm. O comando CN controla ângulo, força aplicada e posicionamento do recuo em tempo real, corrigindo pequenas variações de espessura e retorno elástico da chapa antes que elas virem peça fora de medida. Na prática, isso significa dobras idênticas em produção seriada e quase nenhum refugo por erro de ajuste.

A programação de sequências e o ajuste automático encurtam o setup entre trabalhos, permitindo que um único operador conduza várias etapas de dobra em um mesmo ciclo e eleve o volume por hora com menos mão de obra alocada. Sustentando esse ritmo está a estrutura monobloco em aço 42CrMo, tratada termicamente para aliviar tensões internas e resistir à deformação mesmo em jornadas contínuas, o que preserva a rigidez da máquina e, com ela, a precisão da dobra ao longo do tempo. O conjunto se completa com componentes de linha industrial e um pacote de segurança conforme a NR-12, com botoeira de emergência no pedal e cortina de luz , que protege o operador sem interromper o fluxo de trabalho.

Aplicações da dobradeira CN

Sistema de 3 Eixos

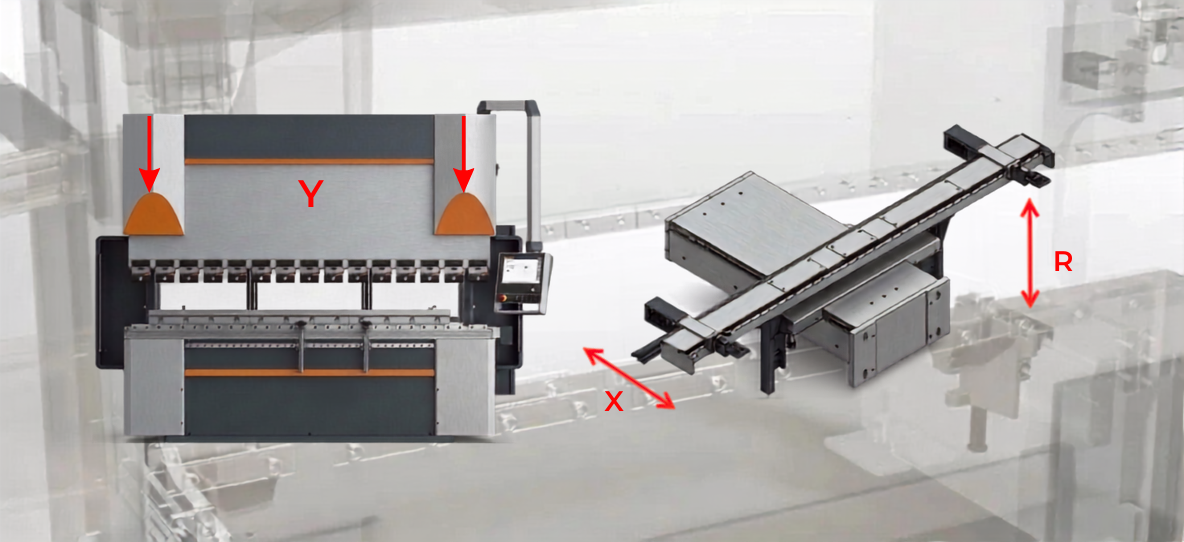

A CN TL Basic trabalha com 3 eixos controlados pelo CN, o suficiente para dobras precisas e repetíveis no dia a dia da produção. O eixo Y comanda a descida do avental, controlando a profundidade e a força aplicada em cada dobra. O eixo X posiciona o backgauge em profundidade, definindo onde a chapa encosta antes de cada dobra, e o eixo R ajusta a altura dos dedos de encosto para acompanhar diferentes perfis de peça. Com os três eixos sincronizados pelo TP10S, o operador programa a sequência uma vez e a máquina repete o mesmo posicionamento em cada ciclo.


Estrutura Reforçada

A estrutura da Dobradeira CN TL Basic foi projetada para suportar operações intensas sem comprometer a precisão ou a integridade da máquina. Fabricada em aço 42CrMo, a estrutura monobloco passa por um rigoroso processo de tratamento térmico, eliminando tensões internas e garantindo resistência contra deformações, mesmo em ciclos contínuos de operação. Essa construção robusta permite que a TL Basic opere com tonelagem de até 600T, garantindo ciclos contínuos com mínimo desgaste estrutural. Ideal para indústrias que demandam produtividade em larga escala sem comprometer a qualidade do acabamento.

Sistema Hidráulico

O sistema hidráulico da Dobradeira CN TL Basic foi desenvolvido para garantir força constante e operação suave em cada ciclo de dobra. Com componentes de alta qualidade da Bosch-Rexroth, o sistema oferece controle proporcional da pressão, ajustando a força aplicada em cada ponto da chapa e assegurando dobras uniformes em espessuras diferentes. O circuito fechado reduz vazamentos, estabiliza a pressão e prolonga a vida útil dos componentes, enquanto os sensores integrados interrompem o ciclo diante de picos ou falhas hidráulicas. O resultado é alta performance com baixo consumo de energia em longas jornadas de trabalho.

Controlador CN TP10S

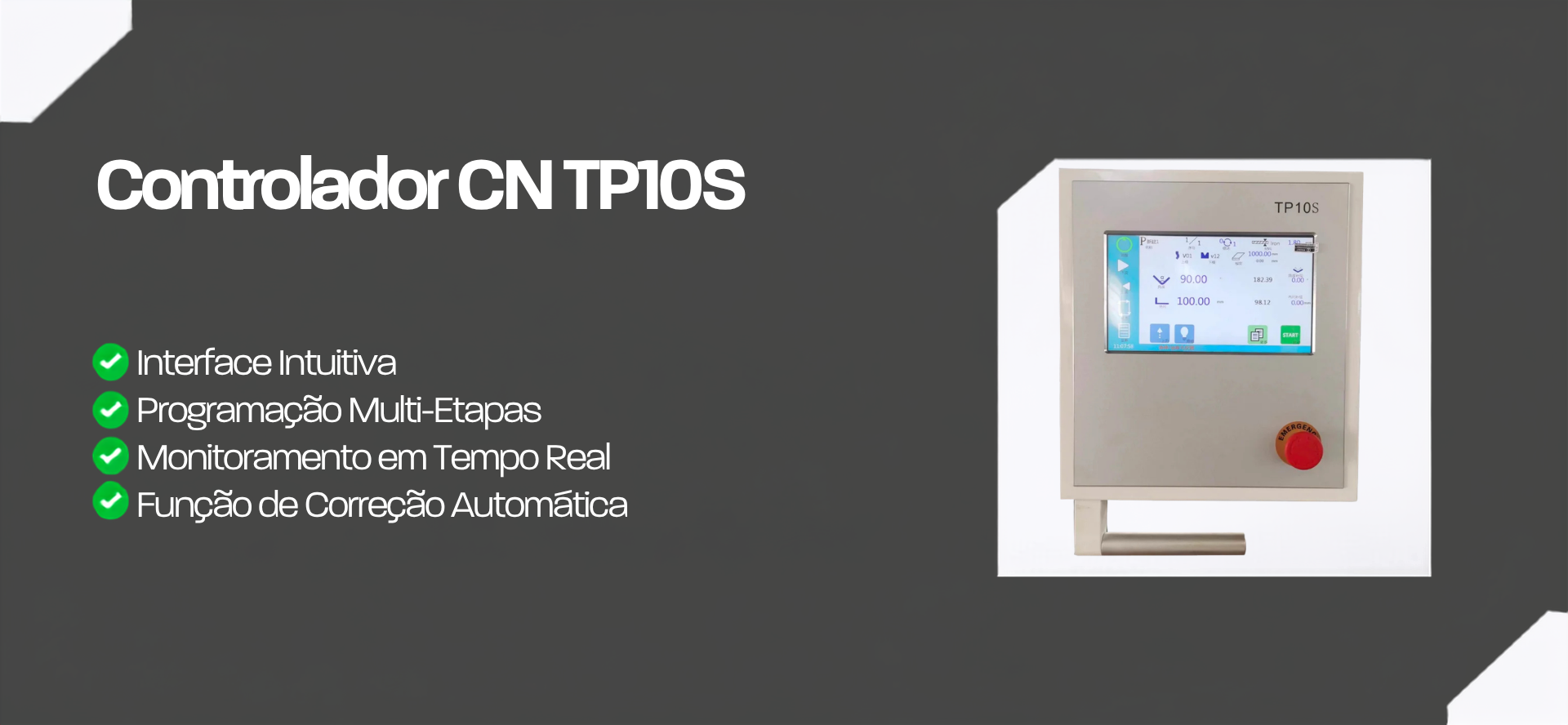

A TL Basic é equipada com o controlador CN TP10S, um sistema intuitivo e eficiente que proporciona precisão absoluta em cada etapa da operação. Com interface simplificada em display LED, o TP10S permite programação rápida de múltiplas dobras, ajustando automaticamente profundidade, ângulo e sequência em um único processo, o que otimiza o tempo de setup e garante repetibilidade milimétrica em cada ciclo. A função de correção automática compensa variações no ângulo ou na espessura da chapa, e o monitoramento em tempo real informa ângulo, pressão e posição durante a operação. É a solução ideal para quem busca controle absoluto da produção sem a complexidade de sistemas CNC avançados.

Backgauge e guias HIWIN

O sistema de backgauge da TL Basic foi desenvolvido para garantir posicionamento preciso da chapa em cada ciclo de dobra. Equipado com guias lineares HIWIN e servo motor de alta precisão, o sistema assegura ajustes rápidos e sem folgas, com controle programável e posicionamento milimétrico para cada etapa. É ideal para dobras sequenciais e produções em massa, onde o backgauge proporciona controle absoluto do processo e garante que cada peça saia exatamente igual à anterior, com a mesma qualidade e precisão.

Motor Siemens

A TL Basic está equipada com o motor Siemens, referência mundial em potência, eficiência e durabilidade. Desenvolvido para suportar operações contínuas, o motor Siemens oferece alto torque e resposta rápida, essenciais para ciclos de dobra intensos e aplicações industriais pesadas. Mantém o desempenho estável mesmo sob carga máxima, com baixo consumo de energia, operação silenciosa e manutenção reduzida graças à construção robusta e ao sistema de lubrificação interna. É o coração da máquina, garantindo desempenho constante e confiabilidade absoluta em operações de alto rendimento.

Sistema Elétrico Schneider

A TL Basic está equipada com um sistema elétrico completo da Schneider, reconhecida globalmente pela qualidade e confiabilidade de seus componentes. Esse sistema proporciona proteção avançada contra falhas elétricas, assegurando a operação contínua da máquina com máxima segurança. O sistema Schneider oferece à TL Basic um controle elétrico robusto, preciso e seguro, assegurando operações contínuas, proteção contra falhas e uma estrutura elétrica pronta para suportar ciclos intensos de produção.

Segurança Operacional

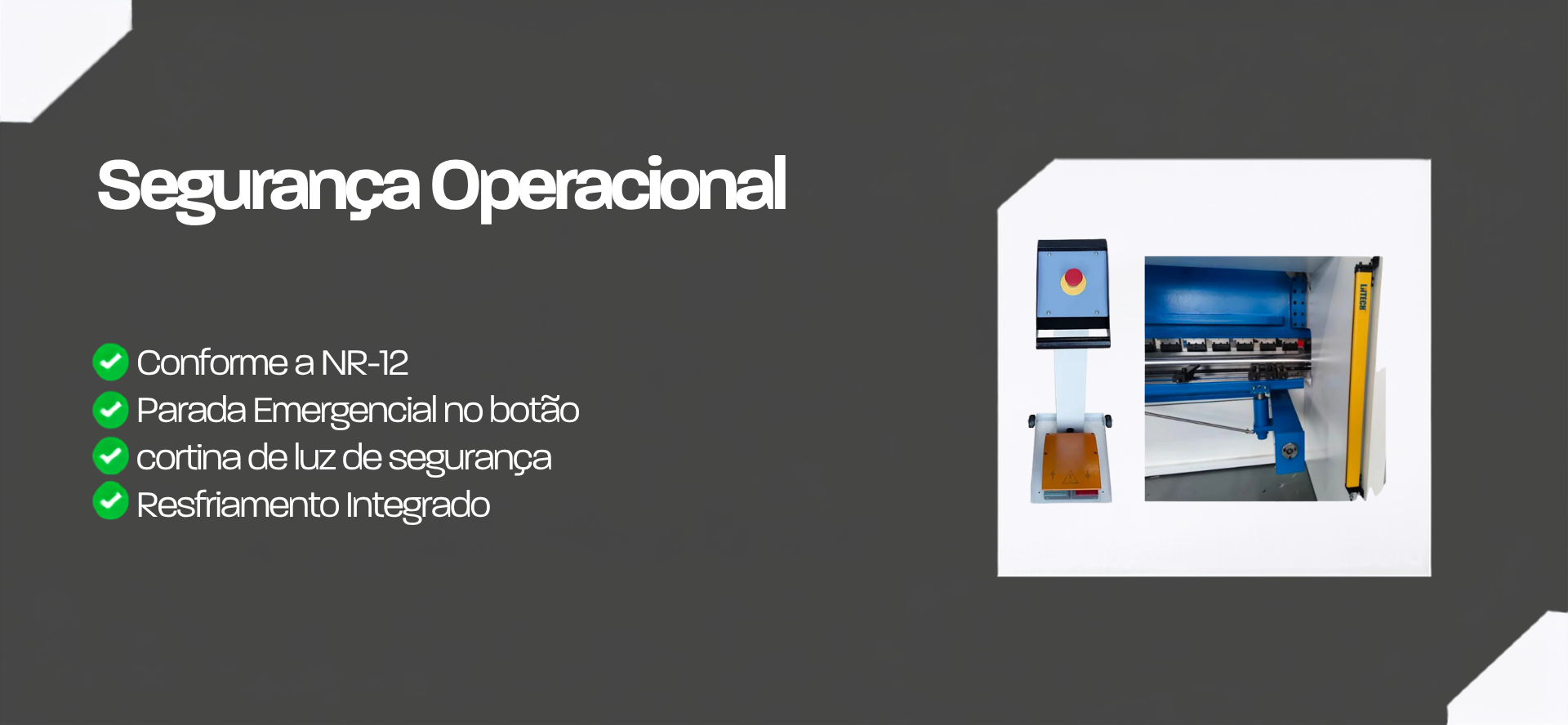

A TL Basic opera conforme a NR-12, protegendo o operador durante os ciclos de dobra. O pedal de comando tem botão de parada emergencial, que interrompe o ciclo de imediato. Na frente da máquina, a cortina de luz já vem de fábrica: cria uma barreira óptica na zona de trabalho e para o movimento assim que algo cruza a área durante a dobra. A traseira e as laterais são fechadas por portas com sensores. Se qualquer uma delas for aberta com a máquina operando, o ciclo para na hora.

Especificações Técnicas
