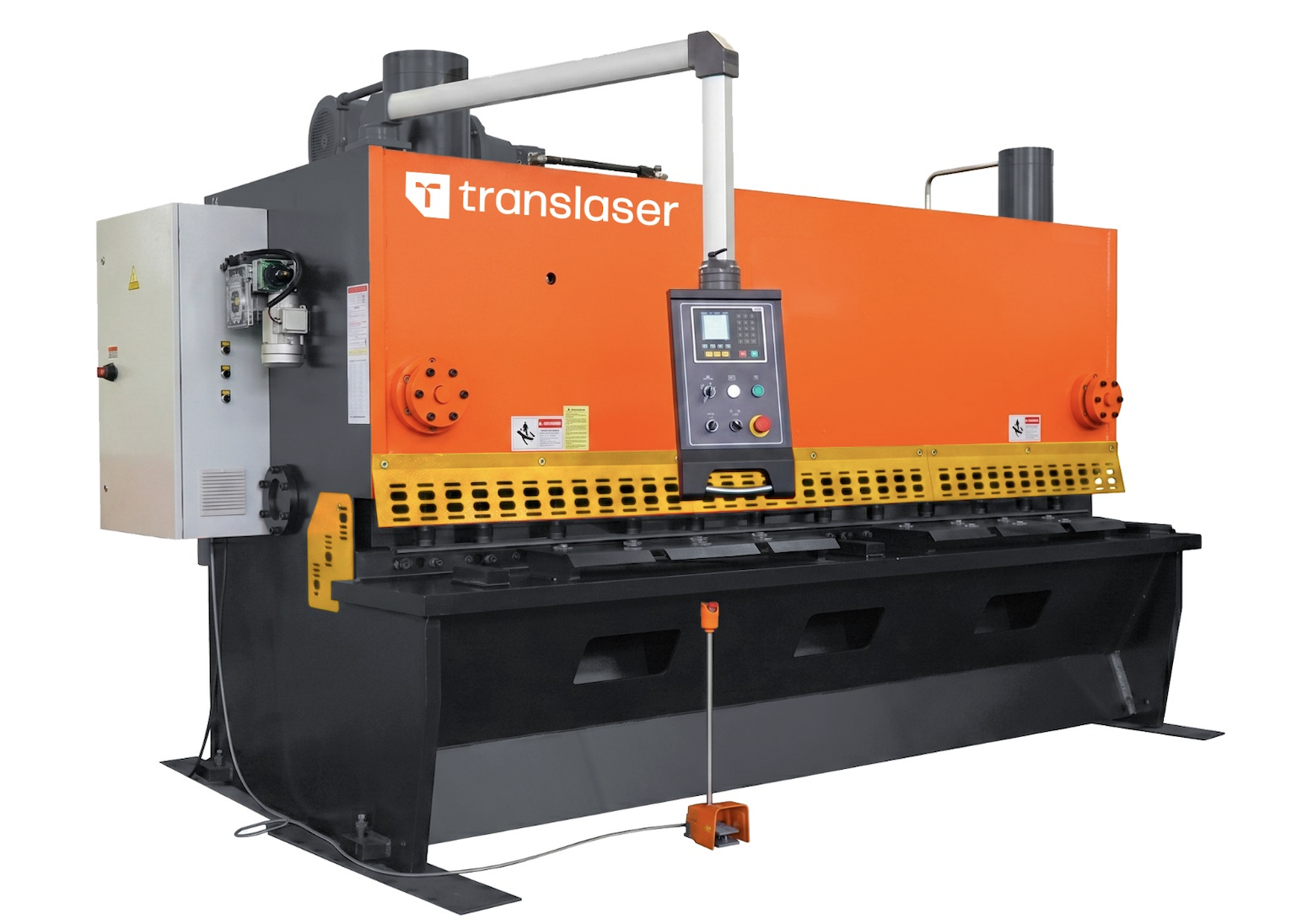

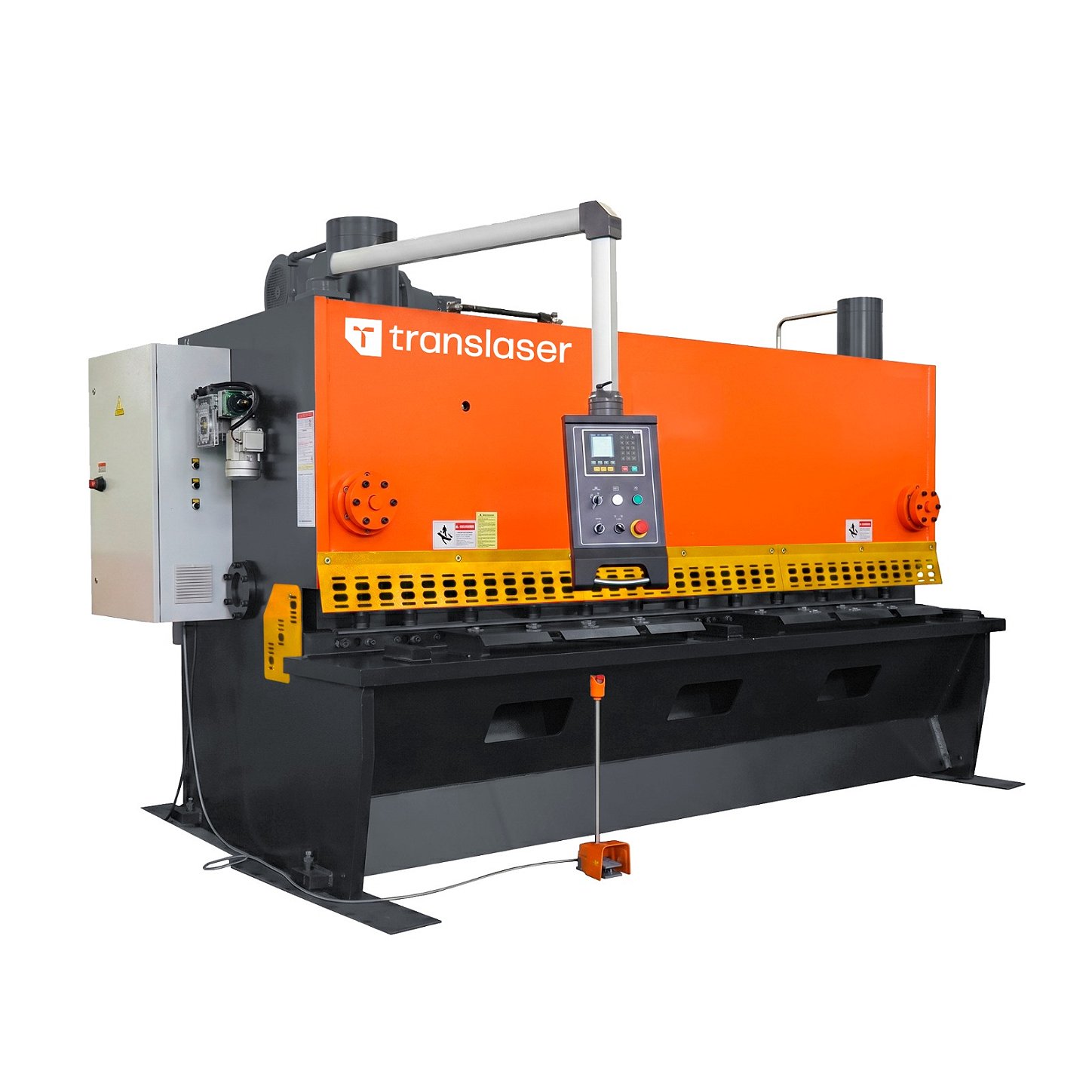

Guilhotina Hidráulica CN

A Guilhotina Hidráulica CN é uma linha completa de máquinas para corte reto de chapas metálicas, com modelos que vão de 6 a 20 mm de espessura e larguras de corte de 2500 a 6000 mm . A estrutura é inteiramente em aço soldado, eliminando tensões por vibração e garantindo rigidez e estabilidade em ciclos contínuos de produção. Consulte a tabela de modelos para escolher a configuração ideal para a sua operação.

O controle é feito pelo sistema NC ESTUN E21S , que automatiza o posicionamento do batente traseiro, o ajuste do ângulo de corte e a folga entre as lâminas com base na espessura do material. Isso elimina paradas longas entre trocas de material e garante repetibilidade no comprimento das peças cortadas.

O sistema hidráulico é fornecido pela Rexroth (Bosch Group) , os componentes elétricos são Schneider Electric e o motor principal é Siemens 7,5 kW . A combinação de fornecedores reconhecidos reduz o risco de paradas por falha e simplifica a reposição de peças em qualquer região do Brasil.

Indicada para metalúrgicas, serralheiros industriais e fabricantes de estruturas metálicas que trabalham com chapas de aço carbono, inoxidável ou alumínio em lotes de corte reto com exigência de precisão e repetibilidade.

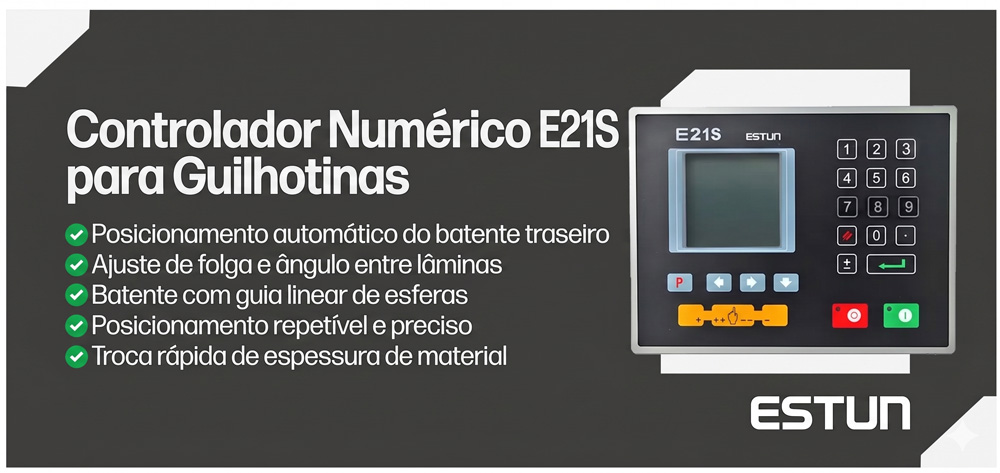

Controle NC ESTUN E21S — Precisão Automatizada

O ESTUN E21S é um controlador numérico desenvolvido especificamente para guilhotinas hidráulicas. Ele gerencia automaticamente o posicionamento do batente traseiro — que define o comprimento da peça cortada — e o ajuste da folga e do ângulo entre as lâminas conforme a espessura do material. O batente traseiro se move sobre guia linear de esferas , garantindo posicionamento repetível mesmo após milhares de ciclos. Na prática: trocar de espessura não exige ajuste manual — o operador informa o parâmetro e a máquina está pronta para cortar.

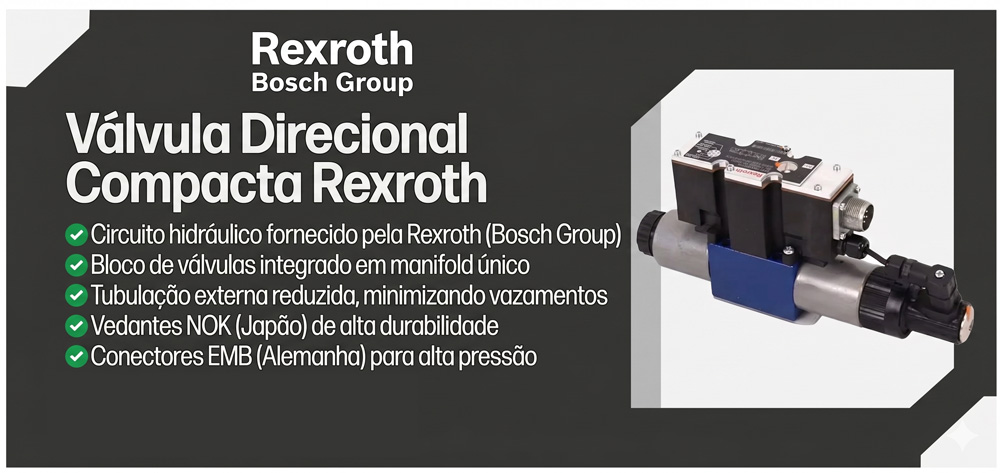

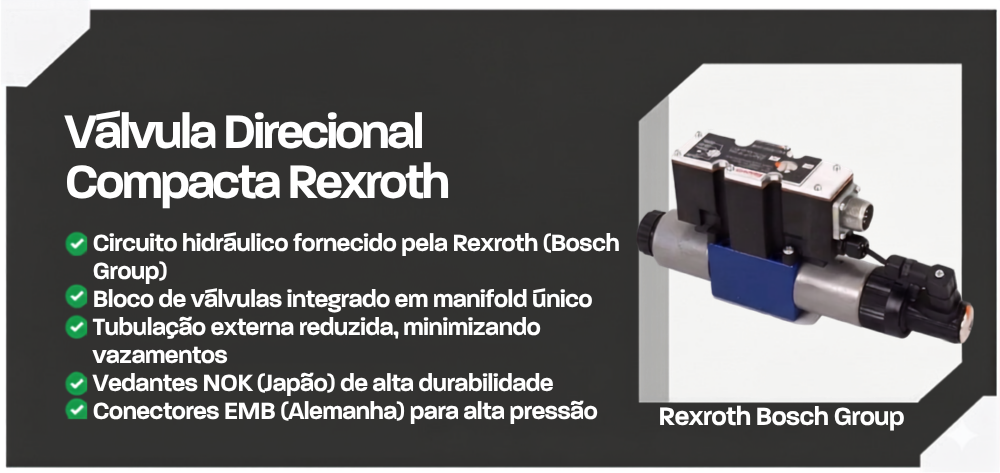

Sistema Hidráulico Rexroth — Confiabilidade sem Vazamentos

O circuito hidráulico é fornecido pela Rexroth (Bosch Group) . O projeto utiliza um bloco de válvulas integrado — todas as válvulas montadas em um único manifold —, eliminando grande parte da tubulação externa e reduzindo pontos de possível vazamento. Os vedantes são da NOK (Japão) e os conectores de tubulação da marca alemã EMB , garantindo durabilidade em operação contínua com pressão alta.

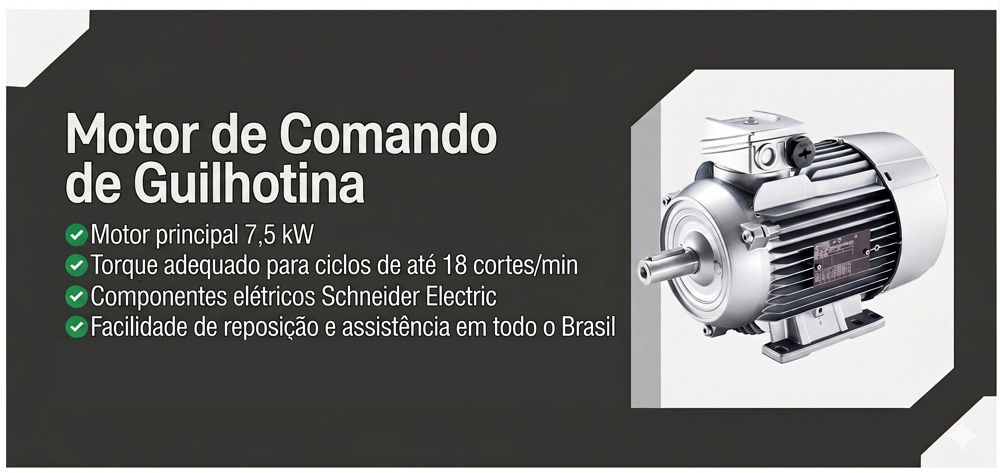

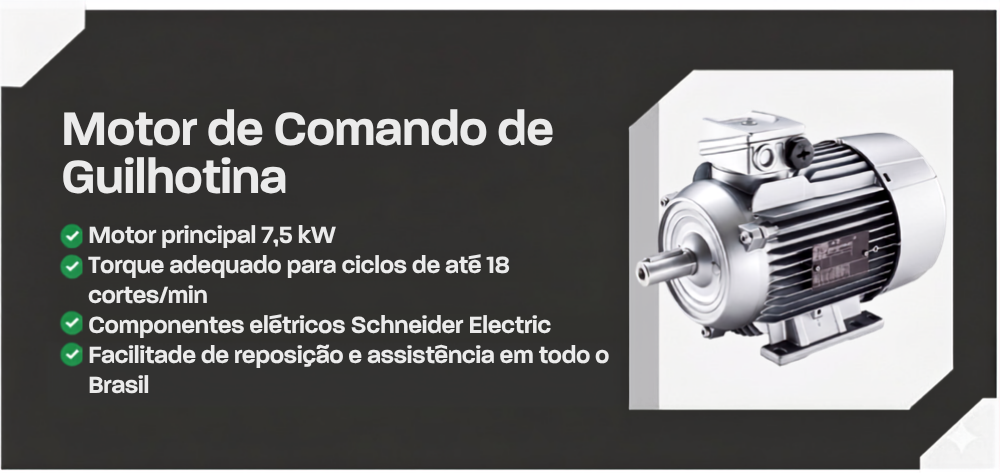

Motor Siemens e Elétrica Schneider

O acionamento é feito por motor Siemens , dimensionado conforme o modelo (de 7,5 a 37 kW) para garantir torque adequado à espessura de corte de cada máquina. Toda a parte elétrica — disjuntores, contactores, relés e componentes de comando — é da Schneider Electric , facilitando reposição e assistência técnica em qualquer região do Brasil.

Guia de Rolos de Três Pontos — Corte sem Oscilação

O carro da lâmina se move sobre um sistema de guia de rolos de três pontos . Os rolos frontais são pré-tensionados por molas, eliminando a folga entre o carro e os rolos traseiros e mantendo o carro em contato firme durante todo o movimento de descida. O resultado é um deslocamento vertical sem oscilação lateral , que se traduz em cortes mais retos e uniformes ao longo de todo o comprimento de corte.

Mesa com Compensação Automática de Deflexão

Durante o corte, a força da lâmina gera uma deflexão (curvatura) na mesa de trabalho. Na linha CN, a mesa é projetada com um mecanismo de compensação automática dimensionado por análise de elementos finitos (FEA): a curvatura da mesa contraria exatamente a deflexão gerada pela força de corte, mantendo a folga entre as lâminas constante ao longo de todo o comprimento de corte . Isso garante qualidade de corte uniforme em todo o lote e reduz o desgaste irregular das lâminas.

Segurança Operacional — NR-12

A linha CN atende aos requisitos da NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) . O equipamento inclui de série cortina de luz na zona de corte — barreiras ópticas que interrompem o ciclo imediatamente ao detectar a presença do operador na área de risco —, cercas laterais esquerda e direita , batente traseiro com cerca de segurança , proteção contra sobrepressão hidráulica , proteção contra sobrecarga do motor e proteção contra fuga de corrente elétrica . A iluminação da linha de corte facilita o posicionamento preciso da chapa antes do acionamento. O acionamento por pedal tem retorno suave — a máquina não completa o ciclo enquanto o pedal for liberado antes do ponto de corte.

Especificações Técnicas
